1.1 简介

    中型网吧一般为150-200台客户机之间，使用一条/多条宽带线路共享上网。
    这种规模的网吧往往会面对速度和稳定之间的矛盾：客户机较多，需要更快的网络；但是由于电脑较多，容易导致网络不稳定。必须有稳定的性能，如果经常断网会影响网吧的声誉。

    居易科技针对这一矛盾，推出专门的Vigor路由器产品来满足网吧业主的需求：

    针对速度要求：
    1、通过多Internet线路支持，以及更高的NAT处理速度来满足客户对更高速度的要求；
    2、多Internet线路之间采用负载平衡，可以自动或者根据客户设置的负载平衡策略优化网络连线速度。

    而对于稳定性要求，Vigor路由器更是提供了各种方案来满足客户的需要：
    1、多WAN口互相备援，一条线路断开时，只要其他线路还可以上网，客户就可以使用其他线路上网。
    2、两台Vigor路由器组成冗余系统，一台路由器断电/其他故障导致无法联网时，自动将网络控制权切换到另一台路由器。由于主从路由器切换对于客户机来说是完全透明的。所以网吧的顾客往往不会感觉到曾经有断网的情况出现。

1.2 推荐产品

    Vigor 3300 系列
    其中3300B和3300B plus是不包含VPN/VoIP功能的纯宽带共享路由器，尤其适合网吧客户使用。

产品优势：
•高达60Mbps的NAT吞吐量
•超大NAT会话数支持，适合中型网吧使用。
•高可用性（High Availability）支持，提供系统冗余，保障网络时刻畅通。
•自动/基于规则的负载平衡，可以根据客户需求定制负载平衡策略

1.3 组网

连接描述：

• 多WAN口与不同线路相连（ADSL，光纤等）
• LAN口连接到高性能交换机
• 若通过高可用性冗余系统保障网络连通，则两台路由器都要将LAN口联入同一交换机
• PC接入交换机

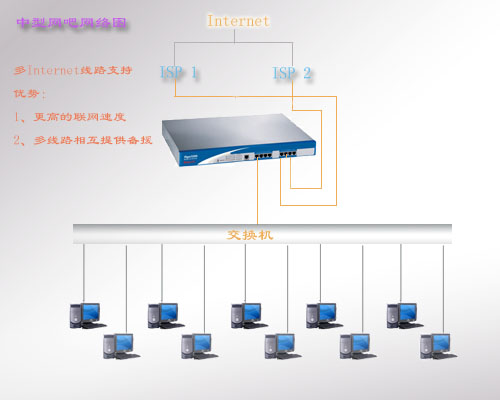

网络架构图1（单个路由器）：

网络架构图2（高可用性冗余系统）：
