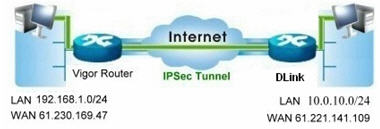

IPSec主模式(Main mode)--Dlink DI-804 HV 到 Vigor



Vigor 拨入端设置:

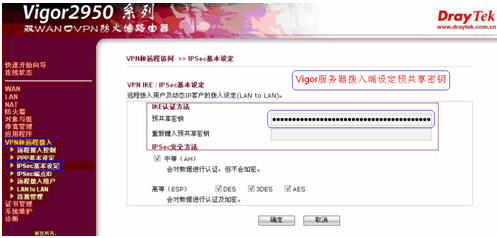

1.    在VPN和远程访问>>IPSec基本设定里,设定预共享密钥。

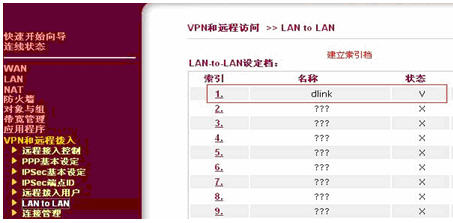

2.    在VPN和远程访问>>Lan to Lan 里,建立IPSec VPN设定档。


 3.    IPSec VPN Vigor拨入端详细设定

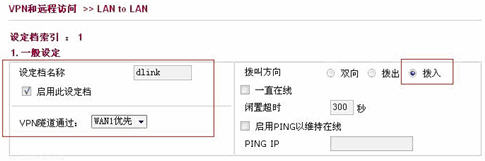

        a.    一般设定
               设定档名称
               选择启用此设定档
               拨叫方向:拨入
               选择VPN隧道所通过WAN口方式

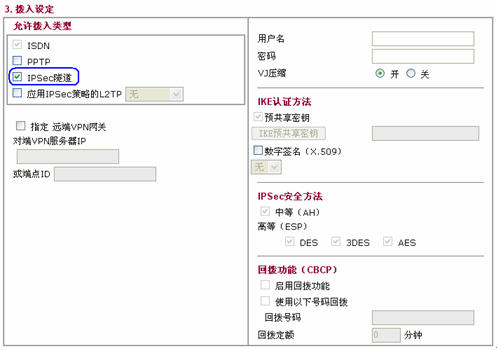

        b.    拨入设定
               选择IPSec模式

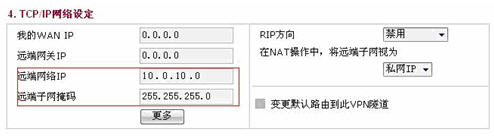

c.    TCP/IP网络设定
       输入远端局域网内网IP和子网掩码

DLink DI-804HV 拨出端设置:

1.进入D-link VPN路由器的管理界面,使用PPPoE拨号上网,如下图:

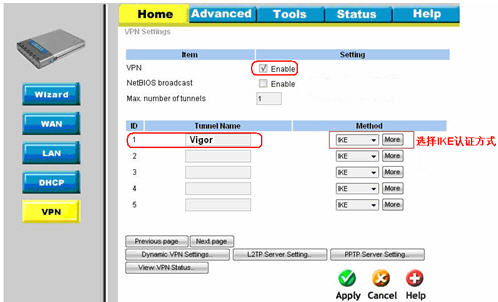

2.点击Home>> VPN设定里, 启用VPN隧道并同时输入名称和认证方式。

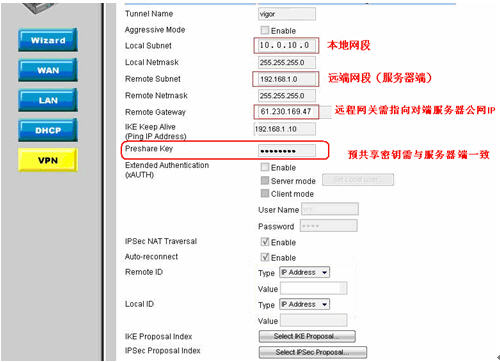

3. 点击More,进入详细IPSec VPN拨出端设定档。

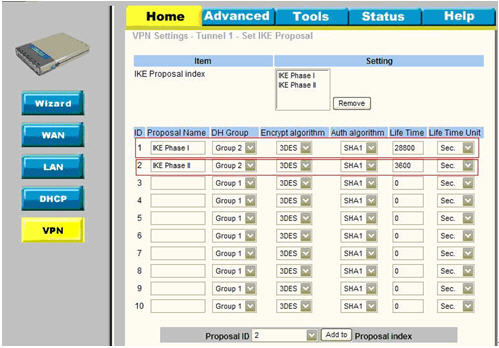

4.    选择“Select IKE Proposal”进行IKE设置。设定2个IKE密钥有效协商时间。

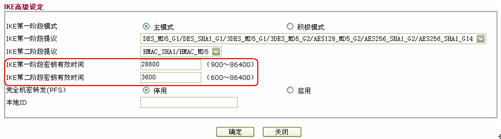

注:IKE密钥有效协商时间必须与对端(如下图Vigor服务器端)的有效时间保持一致。


5.    设置完毕。您可以通过IPSec VPN连接到Vigor服务器端。这时您可以Ping Vigor路由器LAN IP地址来验证VPN连接是否成功。

Ping 结果
