使用Smart VPN工具与Vigor 3900搭建PPTP VPN

内容描述:如何在PC上使用工具与Vigor3900之间搭建PPTP VPN。

此内容将分为两部分设定:

第一部分:Vigor3900的设定

第二部分:PC端的设定

环境搭建:LAN (192.168.1.0)--Vigor3900—WAN(172.17.1.135)(Internet)

PC端IP:172.17.1.37

版本说明:

Smart VPN: 4.3.2

Vigor3900: 1.0.9

PC端:Windows 7

第一部分: Vigor3900的设定

设定步骤:

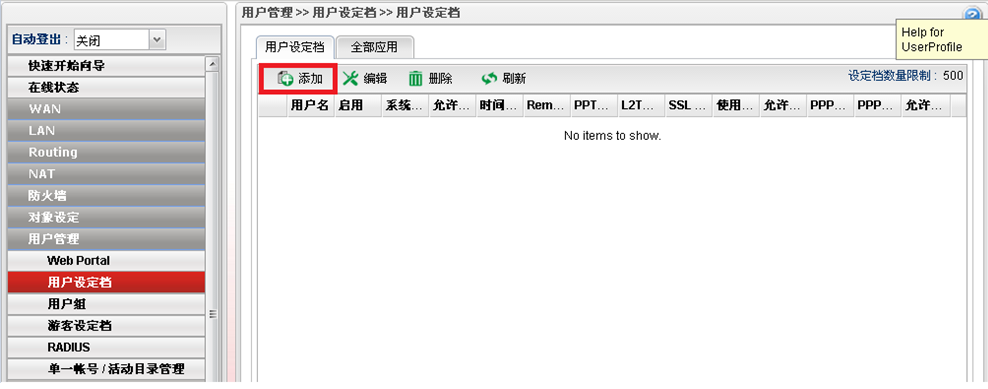

1.进入”用户管理”>>”用户设定档”

2.添加一条新的设定

VPN设定档列表

3.启用该设定

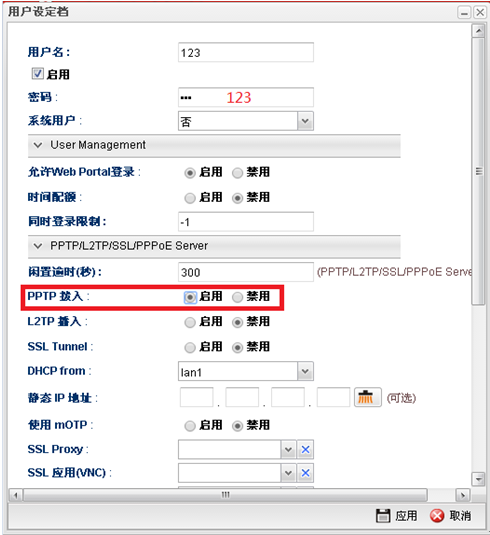

4.输入用户名:123,密码:123

5.启用”PPTP拨入”

6.点击”应用”并保存。

Vigor3900VPN用户设定档

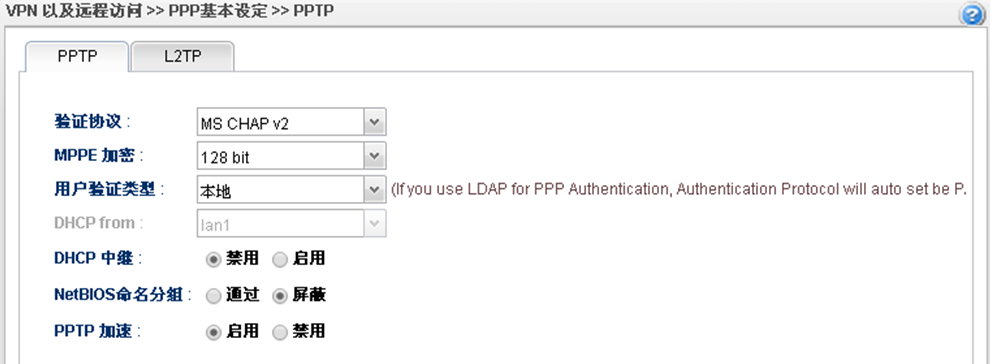

7.希望改变认证方式和加密方式,则请进入”VPN以及远程访问”>>”PPP基本设定”>>”PPTP”界面进行设定。

PPTP基本设定页面

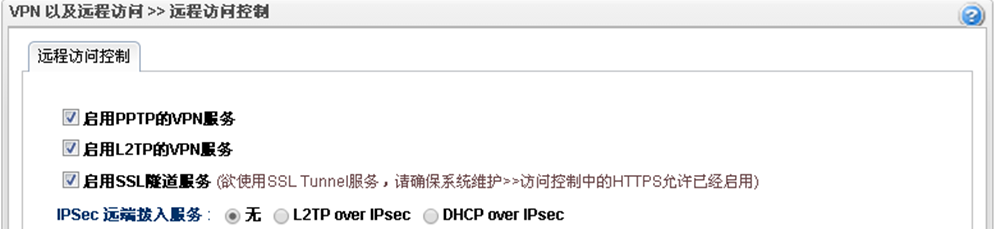

8.进入”VPN以及远程访问”>>”远程访问控制”界面,勾选”启用PPTP的VPN服务器”,点击”应用”即保存。

VPN服务接入控制

第二部分: PC端的设定

1.在远端PC客户端安装好Smart VPN客户端工具。

2.点击”新增”按钮来创建一条新的VPN设定

SmartVPN主界面

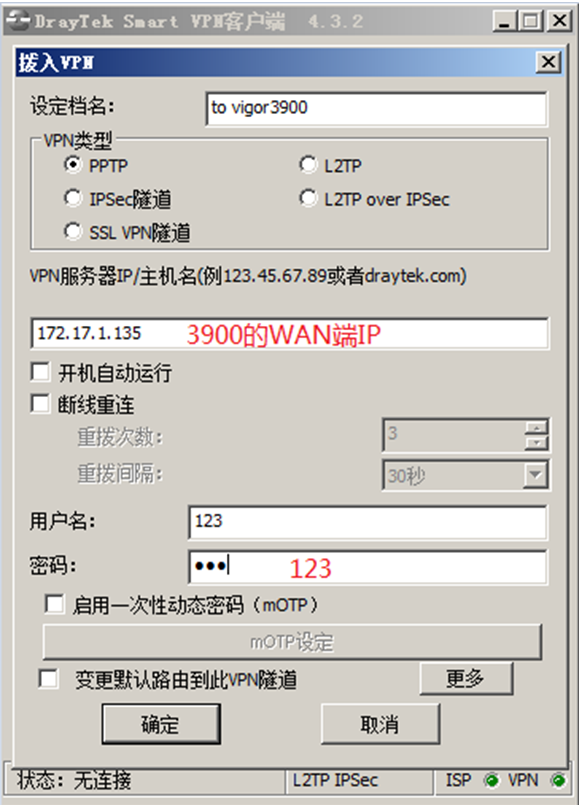

3.输入VPN相关配置,然后点击”确定”按钮

a.设定档名

b.VPN服务器IP/主机名

c.VPN类型

d.用户名

e.密码

Smartvpn PPTP设置

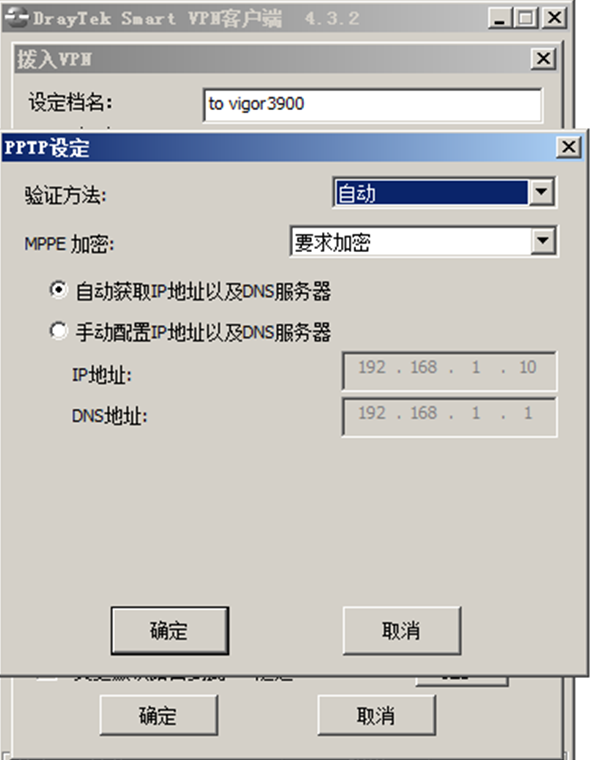

4.设定PPTP验证方法和加密方式,然后点击”确定”按钮

PPTP验证和加密方式

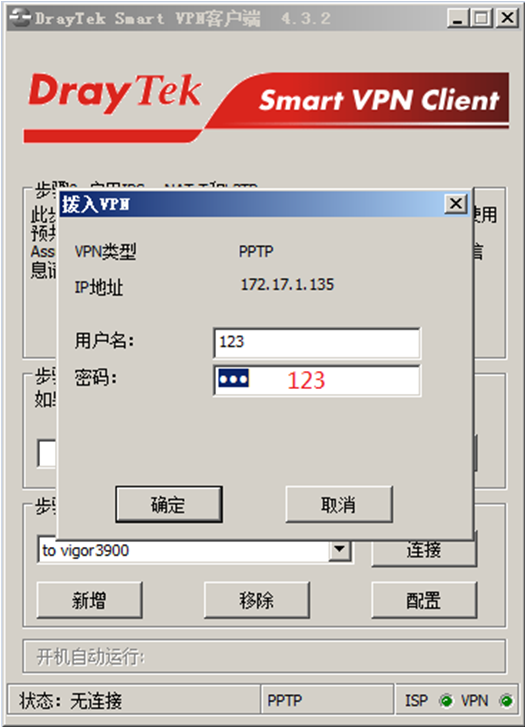

5.点击”连接”按钮之后,跳出一个对话框,然后点击”确定”按钮即可。

PPTP VPN拨号

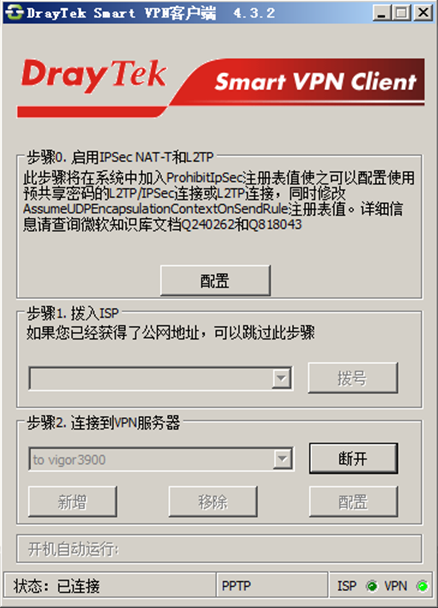

6. 拨通之后,可以看到SmartVPN界面下方显示为已连接,VPN也显示为绿灯

PPTP拨号成功

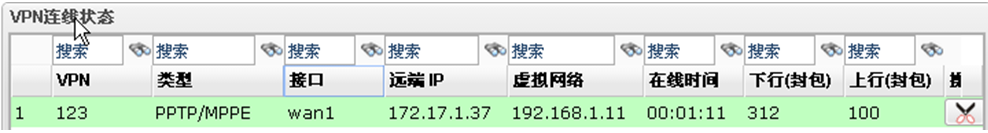

7.进入Vigor3900的”VPN以及远程访问”>>”连接管理”查看PPTP VPN连接状态。

Vigor 3900 PPTP VPN状态
