使用Smart VPN工具与Vigor3900搭建SSL VPN

内容描述:如何在PC上使用工具与Vigor3900之间搭建SSL VPN。

此内容将分为两部分设定:

第一部分:Vigor3900的设定

第二部分:PC端的设定

环境搭建:LAN (192.168.1.0)--Vigor3900—WAN(172.17.1.135)(Internet)

PC端IP:172.17.1.37

版本说明:

Smart VPN: 4.3.2

Vigor3900: 1.0.9

PC端: Windows 7



第一部分: Vigor3900的设定

设定步骤:

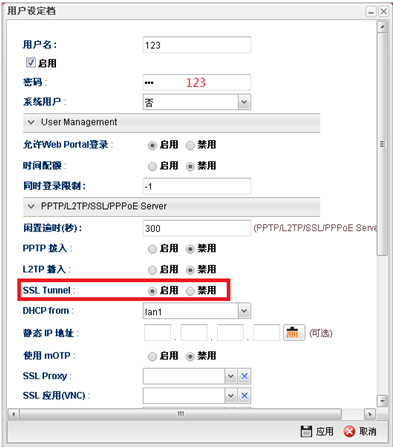

1.进入”用户管理”>>”用户设定档”

2.添加一条新的设定

Vigor 3900 VPN设定档

3.启用该设定

4.输入用户名:123,密码:123

5.启用”SSL Tunnel”

6.点击”应用”并保存。

Vigor 3900用户设定档启用SSL VPN

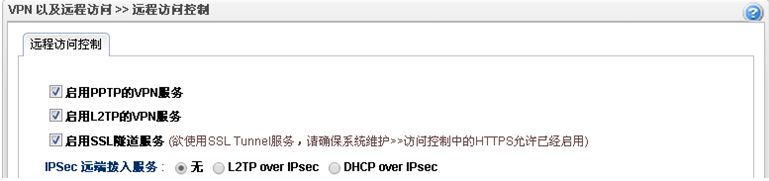

7.进入”VPN以及远程访问”>>”远程访问控制”界面,勾选”启用SSL隧道服务”,点击”应用”即保存。默认为勾选状态。

Vigor 3900 SSL VPN服务启用

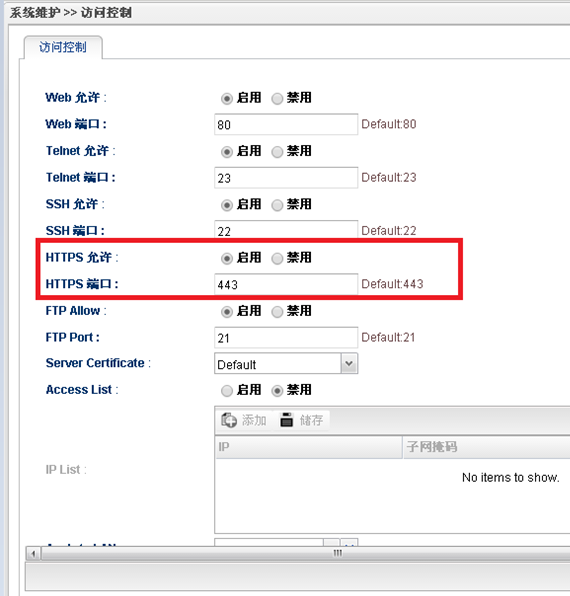

8.欲使用SSL Tunnel服务,请确保”系统维护”>>”访问控制”界面中的HTTPS允许已经启用。

Vigor 3900设定SSL VPN接入控制

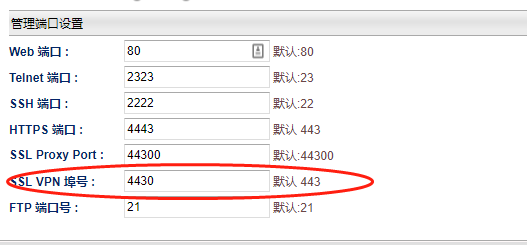

由于国内大部分运营商已经屏蔽了默认对443端口的访问,因此,建议修改SSL 端口为非443端口,例如下图



第二部分: PC端的设定

1.在远端PC客户端安装好Smart VPN客户端工具。

2.点击”新增”按钮来创建一条新的VPN设定

SmartVPN主界面新增设定档

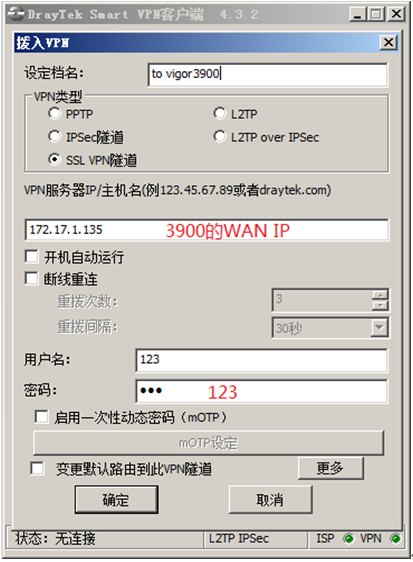

3.输入VPN相关配置,然后点击”确定”按钮

a.设定档b.VPN服务器IP/主机名c.VPN类型d.用户名e.密码

请注意,如果上面已经修改过SSL VPN端口号,这里的服务器IP/域名需要加上英文冒号和端口

例如172.17.1.135:4430

SmartVPN SSL VPN设定

4.跳出SSL设定对话框,然后点击”确定”按钮

SmartVPN SSL VPN IP,认证设定

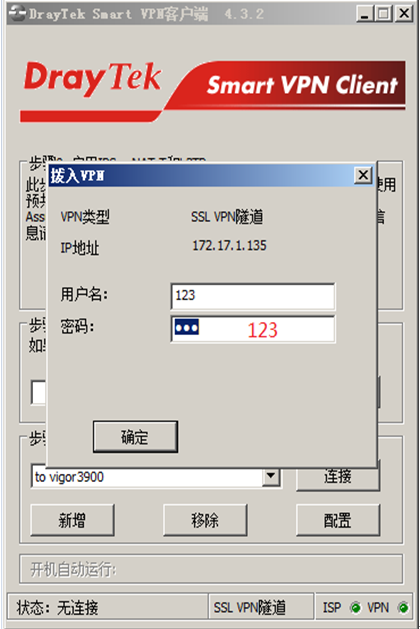

5.点击”连接”按钮之后,跳出一个对话框,然后点击”确定”按钮即可。

SmartVPN SSL 拨号

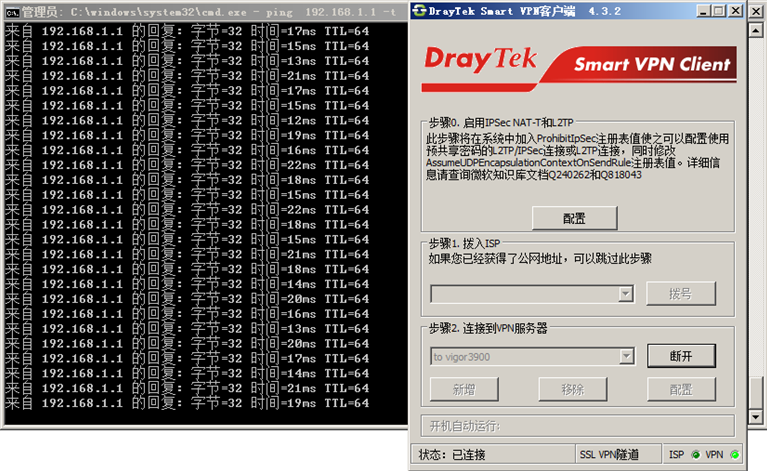

6. 拨通SSL的同时,在”命令提示符”下输入ping 192.168.1.1 –t,观察是否能ping通情况。

Vigor 3900 SSL VPN ping

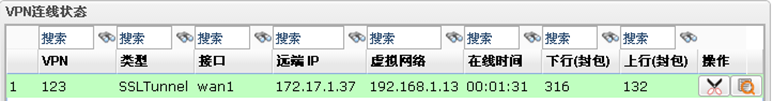

7.进入Vigor3900的”VPN以及远程访问”>>”连接管理”查看SSL VPN连接状态。
