如何设置Vigor 2960/3900的VPN负载平衡功能

当您有两条Internet线路时,您可能希望您的VPN网络能够使用到您的全部两条线路的带宽,传统的VPN连接方式无法在两个子网间建立多条IPSec连接。而是用Vigor路由器提供的VPN负载平衡,则可以轻松实现VPN双线路拨号,同时使用两条线路的带宽,也可以起到双保险的作用(当一条线路有问题时,VPN仍然保持畅通)

本文将为您介绍如何使用Vigor 2960/3900的VPN负载平衡,环境如下:

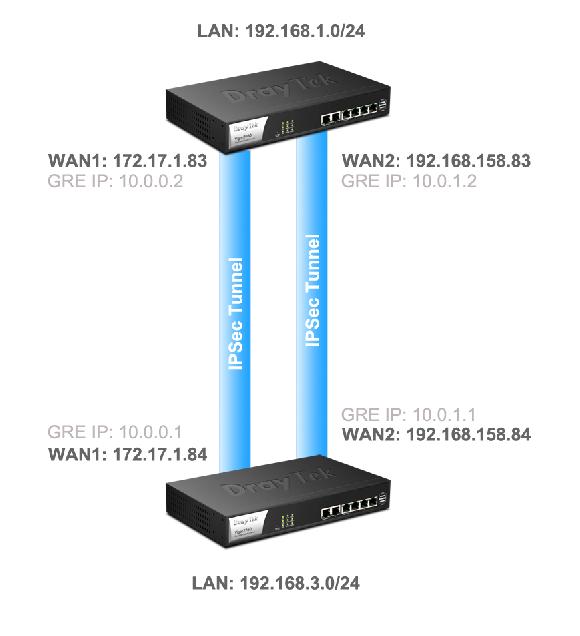

两台Vigor 2960/3900各有两个WAN上线。

图中GRE IP是可以随意填写的,只要在双方路由器IPSec设定档设置吻合即可,用于让双方路由器区分连过来的GRE数据包,不具备实际意义。

A. 拨出端的设定

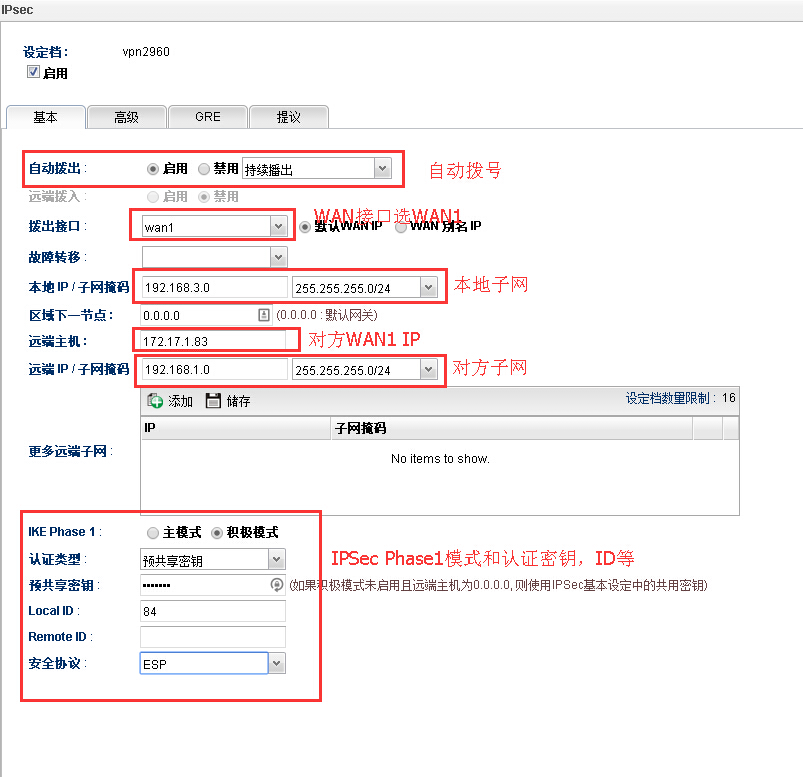

1. 第一条从WAN1连出的VPN的配置如图所示。

基本设定和普通的VPN并无区别。

Vigor 2960 VPNTrunk 负载平衡VPN设定档1

对于VPN负载平衡,需要配置GRE over IPSec,参考下图。注意GRE 本地IP和远端IP按照之前规划好的IP地址填写,而且拨出端的设定和服务器端设定的“本地”和“远端”刚好要相反。例如,在拨出端,本地IP是10.0.0.1,远端是10.0.0.2,那么在服务器端,本地IP则是10.0.0.2,远端是10.0.0.1。





2. 新增第二条VPN设定档,从WAN2拨出,设置和设定档1类似,特别要注意的是,拨出要选WAN2,服务器IP要写服务器的WAN2 IP。GRE设定也要按照拓扑图VPN2的GRE IP规划来填写


Vigor2960 VPNTrunk VPN设定档2

GRE同样要启用,填写方式参考拓扑图,注意GRE IP不能和第一条VPN一样

Vigor 2960 VPNTrunk设定档2 GRE设定

设定完成后,路由器会有一个错误提醒,提醒你有两条VPN的网段相同,因为我们是准备做负载平衡,所以这样是正常的,忽略错误提醒即可。

3. 点击VPN TRUNK管理菜单,然后点击添加新增一个负载平衡集,负载平衡集将刚刚设置好的两条VPN都选入集合中,将权重设置好(权重根据带宽实际情况设定,本例中设置设定为1:1)

Vigor 2960 VPN Trunk负载平衡集

VPN负载平衡池设置完成后,要设置负载平衡规则,参考下图,只要填入本地网段192.168.3.0/24和远端网段192.168.1.0/24,然后选择刚刚配置好的负载平衡池即可。


至此拨出端的设定全部完成。

B. 拨入端的设定

1. 设定第一条拨入VPN(针对拨出端的第一条从WAN1拨过来的VPN),VPN设置和前面的VPN设定区别不大,只是不再需要设置自动拨出(因为服务器端只需等对方拨入即可),Aggressive 模式的VPN注意remote ID设定要和拨出端设置的local ID相等即可。

Vigor 2960 VPNTrunk拨入端VPN设定档1

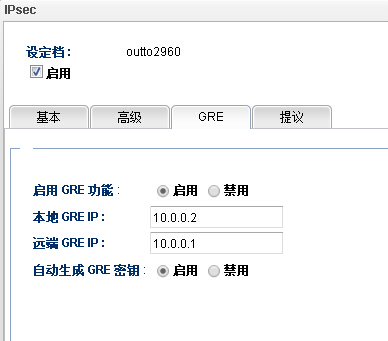

接下来设置GRE,注意和拨入端的“本地”,“远端”设定刚好相反

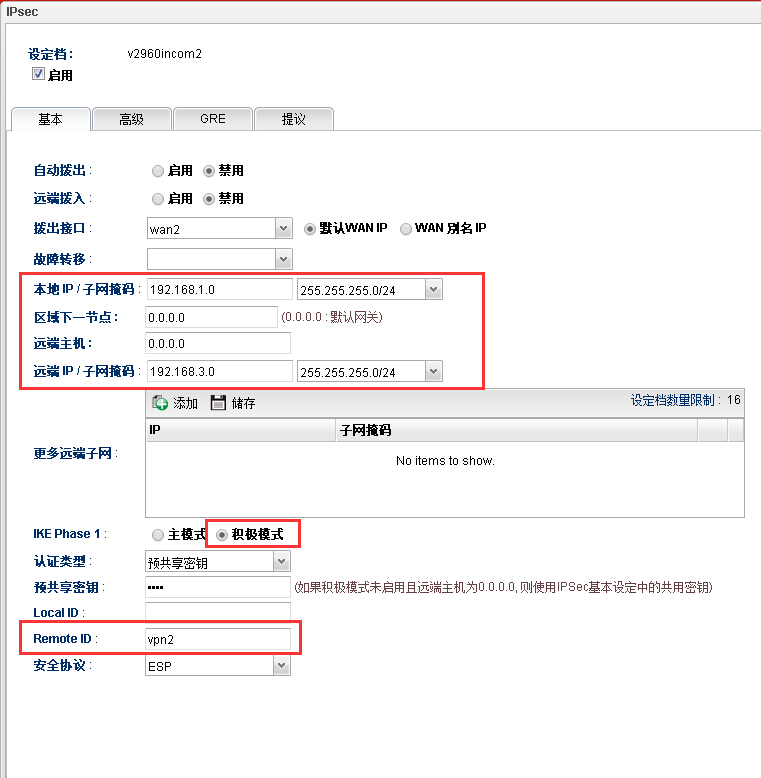

2. 设置第二条拨入端IPSec VPN和GRE设定

Vigor 2960 VPN Trunk 拨入端设定档2

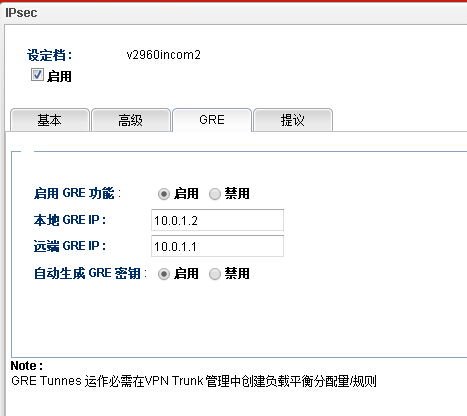

接着配置GRE,注意事项和前文所述相同不再赘述

Vigor 2960 VPN Trunk 拨入端设定档2 GRE设定

3. 设置VPN Trunk负载平衡集和规则,和拨出端设置步骤完全相同,只是本地网段和远端网段要调转

Vigor 2960 VPN Trunk拨入端负载平衡集

设置规则引用负载平衡集

Vigor 2960 VPN Trunk 拨入端负载平衡规则设定

至此拨入端的设定全部完成.

由于拨出端都配置了自动拨出,所以只需稍等片刻,两条VPN即可连上。

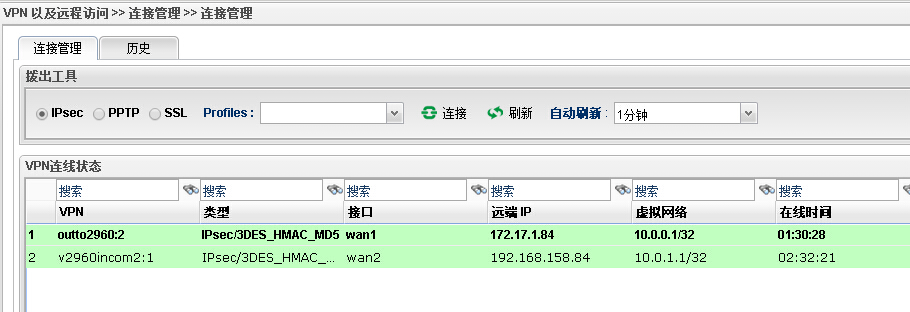

Vigor 2960 VPN负载平衡连上后的状态显示

两条VPN同时起来,对于Vigor 2960,Vigor 3900后的用户来说,完全无需任何配置,就可以向正常使用网络一样使用VPN。
