如何设置Vigor 2925到Vigor 2960的VPN Trunk

当您有两条Internet线路时,您可能希望您的VPN网络能够使用到您的全部两条线路的带宽,传统的VPN连接方式无法在两个子网间建立多条IPSec连接。而是用Vigor路由器提供的VPNTrunk功能做VPN负载平衡,则可以轻松实现VPN双线路拨号,同时使用两条线路的带宽,也可以起到双保险的作用(当一条线路有问题时,VPN仍然保持畅通)

本文将为您介绍如何使用DrayOS(Vigor2912/Vigor2922/Vigor2925/Vigor2952等)路由器建立到Linux内核路由器(Vigor2960/Vigor3900)的VPN负载平衡连接。

以上所述型号均代指相应的全系列型号。例如Vigor 2912代指Vigor 2912和Vigor2912n,Vigor 2925代指Vigor2925n/Vigor2925n-plus/Vigor2925ac等。

本例中使用Vigor 2925作为客户端,Vigor 2960作为服务器端。

图中GRE IP是可以随意填写的,只要在双方路由器IPSec设定档设置吻合即可,用于让双方路由器区分连过来的GRE数据包,不具备实际意义。

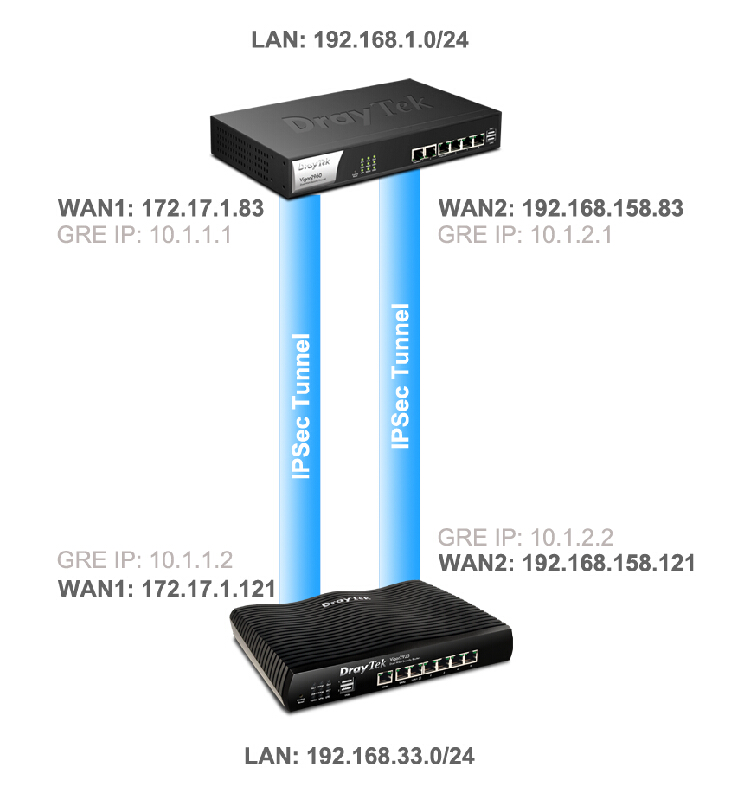

Vigor 2925到2960的VPN 负载平衡拓扑

A. 拨出端的设定

1. 第一条从WAN1连出的VPN的配置如图所示。

基本设定和普通的VPN并无区别。

VPNTrunk负载平衡设定档1 第一部分

这里使用了Aggressive模式,注意到点击高级按钮进行配置

VPNTrunk 设定档1高级设置

对于VPN负载平衡,需要配置GRE over IPSec,参考下图。注意GRE 本地IP和远端IP按照之前规划好的IP地址填写,而且拨出端的设定和服务器端设定的“本地”和“远端”刚好要相反。例如,在拨出端,本地IP是10.1.1.2,远端是10.1.1.1,那么在服务器端,本地IP则是10.1.1.1,远端是10.1.1.2。

TCP/IP中网段就按照规划的本地网段和远端网段设定。

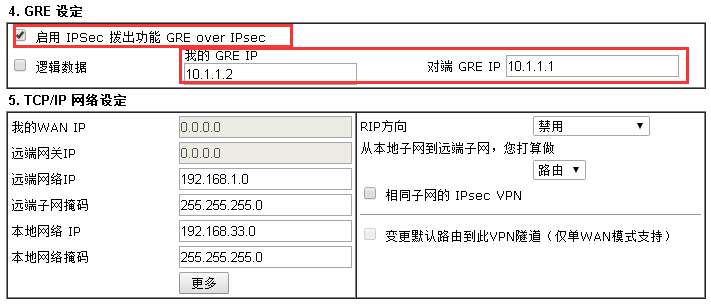

VPN Trunk设定档1 GRE和TCP/IP设定





2. 新增第二条VPN设定档,从WAN2拨出,设置和设定档1类似,特别要注意的是,拨出要选WAN2,服务器IP要写服务器的WAN2 IP。GRE设定也要按照拓扑图VPN2的GRE IP规划来填写


VPN Trunk设定档2第一部分

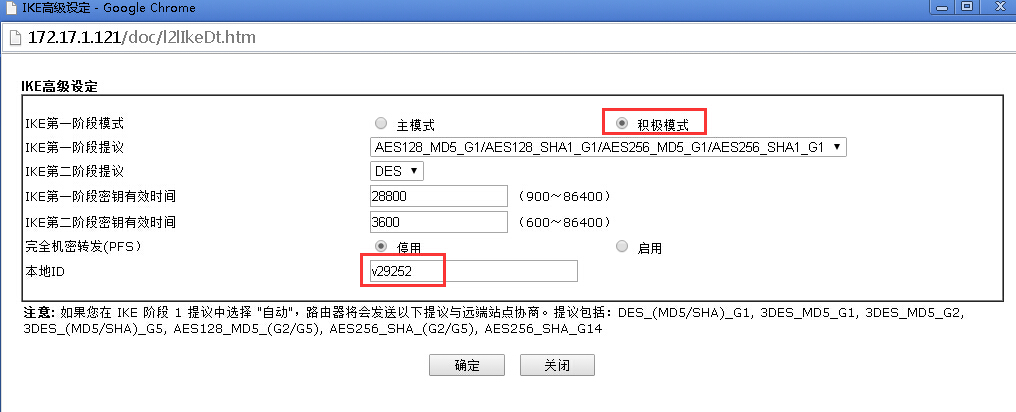

高级设定注意设置积极模式和本地ID,本地ID不能和前一条VPN相同。

VPN设定档2高级设定

GRE同样要启用,填写方式参考拓扑图,注意GRE IP不能和第一条VPN一样

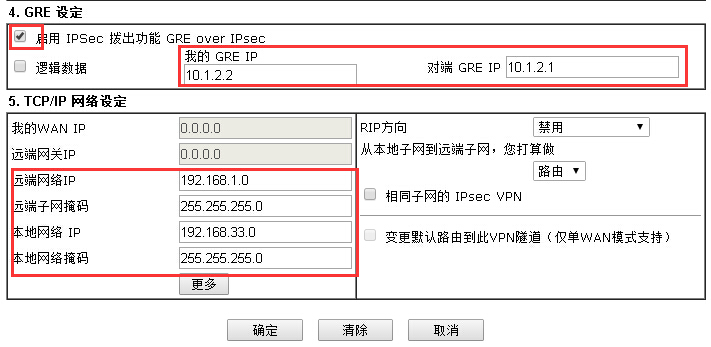

VPN设定档2 GRE和TCP/IP设定

设定完成后,路由器会有一个错误提醒,提醒你有两条VPN的网段相同,因为我们是准备做负载平衡,所以这样是正常的,忽略错误提醒即可。

3. 点击VPN TRUNK管理菜单,然后点击添加新增一个负载平衡集,负载平衡集将刚刚设置好的两条VPN都选入集合中。

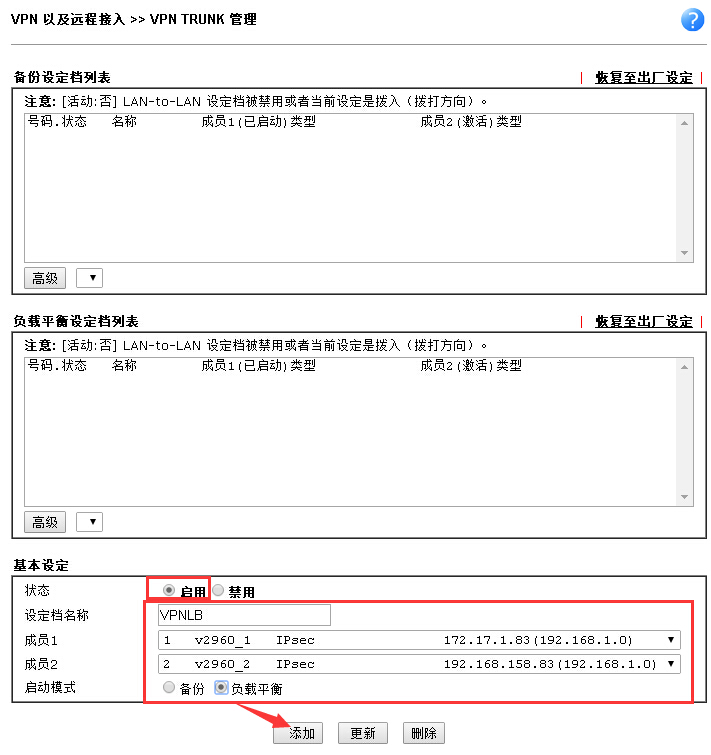

增加VPN TRUNK负载平衡设定

至此拨出端的设定全部完成。

B. 拨入端的设定

1. 设定第一条拨入VPN(针对拨出端的第一条从WAN1拨过来的VPN),由于本例中使用了Aggressive 模式,VPN注意remote ID设定要和拨出端设置的local ID相等即可。

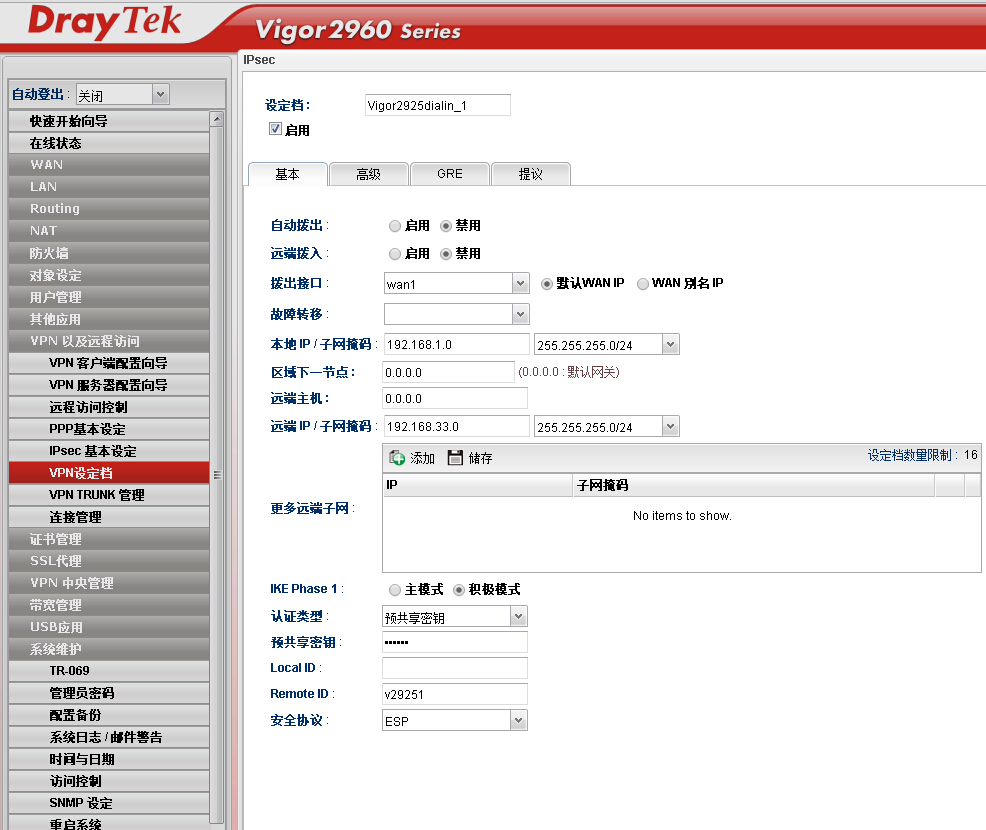

Vigor 2960 VPN Trunk第一条设定档

接下来设置GRE,注意和拨入端的“本地”,“远端”设定刚好相反

设定档1GRE设定



2. 设置第二条拨入端IPSec VPN和GRE设定

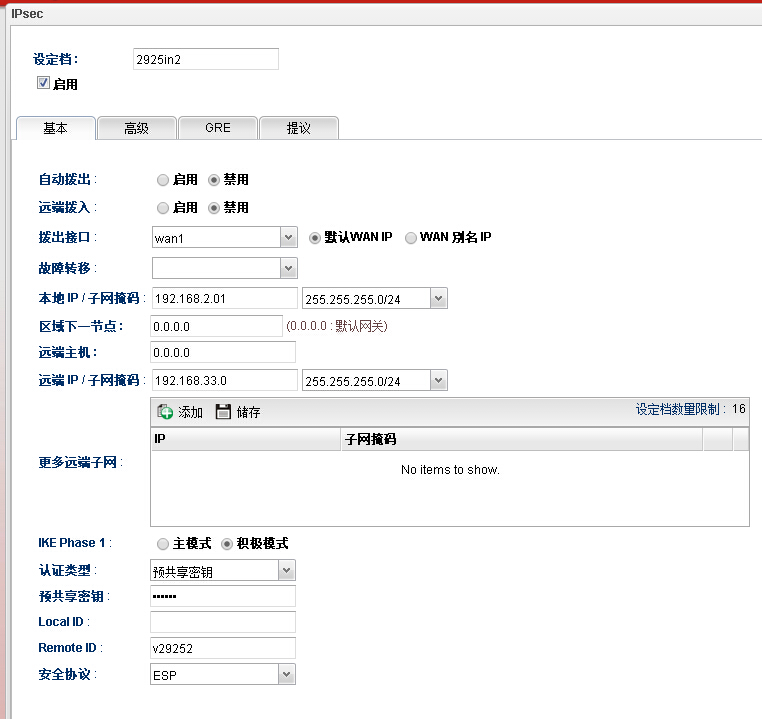

VPN Trunk 2960设定档2

接着配置GRE,注意事项和前文所述相同不再赘述

VPN Trunk设定档2 GRE配置

3. 设置VPN Trunk负载平衡集和规则,将本地网和远程网段的数据打通。

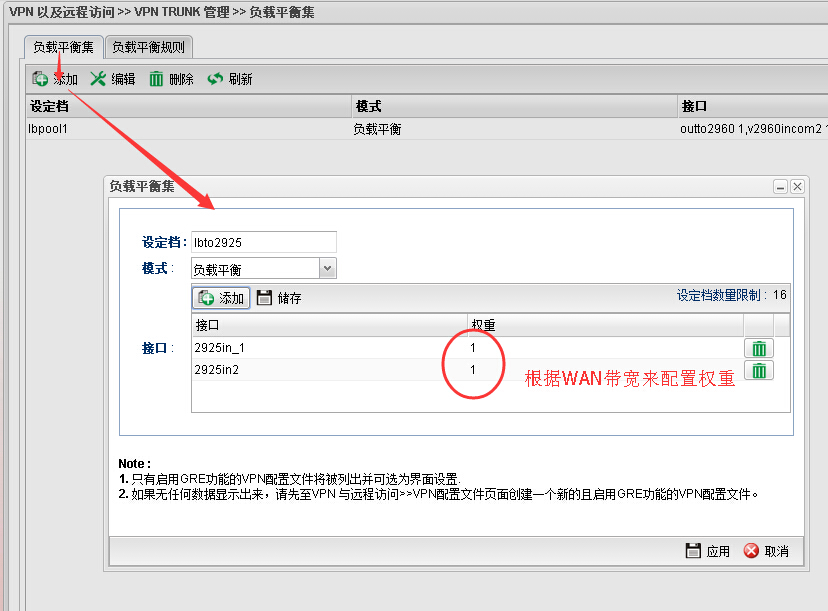

V2960添加负载平衡集

设置规则引用负载平衡集

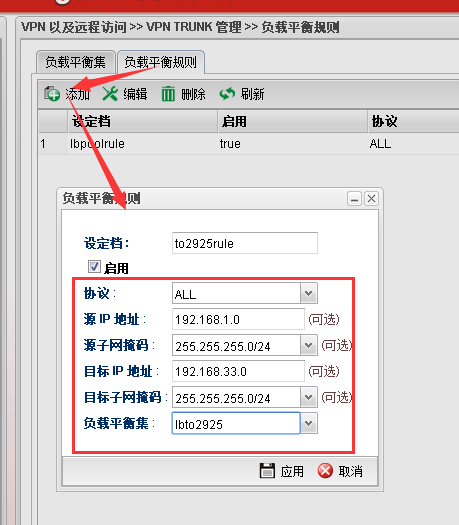

VPN负载平衡规则

至此拨入端的设定全部完成.

由于拨出端都配置了自动拨出,所以只需稍等片刻,两条VPN即可连上。

VPN Trunk连接状态

两条VPN同时起来,对于Vigor 2925,Vigor 2960后的用户来说,完全无需任何配置,就可以向正常使用网络一样使用VPN。
