Vigor 2922 基于802.1Q的VLAN设定以及互通限制

Vigor 2912,Vigor 2922,Vigor 2925,Vigor 2926,Vigor 2952,Vigor 3220等DrayOS系列路由器都支持多个VLAN(支持的VLAN数根据型号不同有区别)。

VLAN分为两种,一种是简单的基于端口的VLAN,另外一种是基于802.1Q的标签VLAN。本文介绍基于802.1q标签的VLAN。

假设存在以下场景:
1. 公司里有三个部门,分别是管理部,工程部和销售部,在网络规划时,希望三个部门采用不同的网段,分别是192.168.1.1/24, 192.168.2.1/24, 192.168.3.1/24
2. 公司购置了支持802.1Q的管理型交换机,通过802.1q tag进行网络划分
3. 单独分出一个网段192.168.4.1/24,用来连接共用设备,例如打印机,传真机,NAS等,各个网段均可访问该网段
4. 各个部门都采用DHCP动态由路由器分配IP地址

tag vlan

根据此应用场景,可以做出以下规划:
1. 路由器配置4个网段,根据规划分配给各个网络,开启DHCP
2. 路由器的1个LAN口连接到管理交换机的Trunk口,根据上行数据的标签不同来进行DHCP分配不同的网段IP给下面的PC。
3. 通过局域网互通功能,允许各个部门和公共设备连接

设置如下:
1. 首先配置端口VLAN,如下图所示,设置完成会要求重启路由器,重启完成后继续。
注意:实际用到的网段其实就只有端口1,所以我在这里额外将P2,P3,P4配置为VLAN4,使用的子网也是LAN1,这样,普通的不带802.1q tag的PC网卡也可以直接连到P2,P3,P4来获取IP上网
802.1Q VLAN基本设定

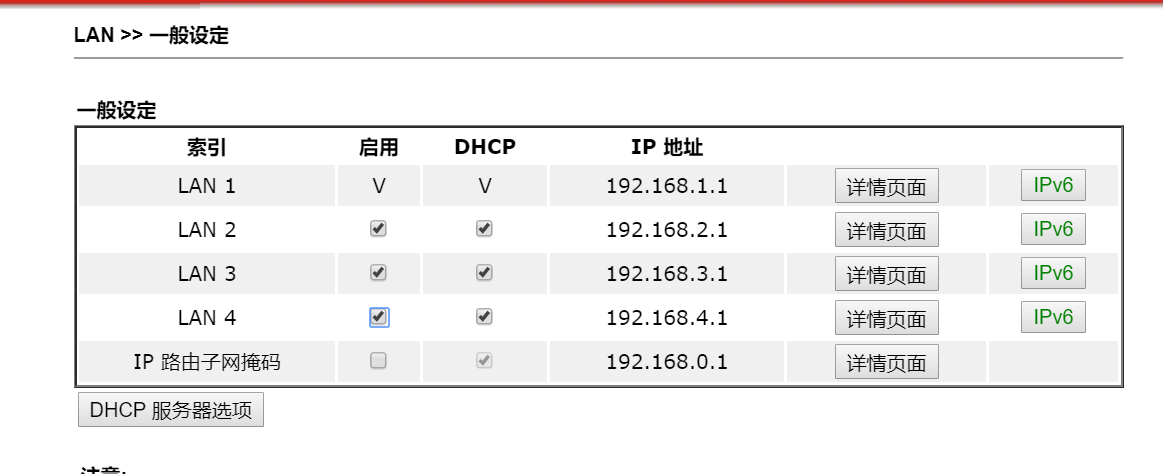

2. 在LAN >> 一般设定,分别配置每个网段的网关地址,DHCP,DNS等
tagvlan lan基本设定页面

LAN设置详情
3. 配置完成后,在LAN >> 一般设定页面配置局域网间路由,将LAN4配置为和1,2,3均互通,如下图
vlan互通

这样配置完成后,只需要将LAN端口1连接到公司的管理交换机Trunk口,就实现了网络规划的要求。
