如何在Vigor路由器做端口映射

在内网开设一些服务器或者有监控摄像头等设备时,最常用的一个功能就是端口映射功能,将外网的一个端口映射到内网设备,就可以在外网直接访问内网设备。

常用的应用有内网开网页服务器,内网监控摄像头等。

不过,需要注意的是,现在由于国家有备案制度,所以很多运营商默认都是关闭了80,443端口访问的,当您遇到映射了80端口无效时,可以先找运营商确认。

我们在DrayOS内核的路由器中,提供了两种端口映射功能,一种叫虚拟服务器,另一种叫开放端口

两个功能略有区别:

虚拟服务器:内网外网端口可以不同,比如说,可以将外网的8182端口,映射到内网的192.168.1.10的80端口,这样的好处是,当80端口被封时,可以使用非标准端口,而无需改动内网web服务器的侦听端口。

当外网用户访问你外网IP的8182 端口时,实际访问到的时你内网192.168.1.10的80端口



开放端口:内网外网端口必须相同,比如说你要映射外网的8182端口,那么你内网对应的web服务的侦听端口也得是8182。但开放端口功能也有个虚拟服务器不具备的好处,就是一个配置档可以映射多组端口和范围端口,这就意味着如果你有一台NAS上运行了多种服务,一个配置档就可以搞定了。



范例:内网开网页服务器

环境架构: 远端PC  --- Internet --- V2922 --- LAN --- Web服务器

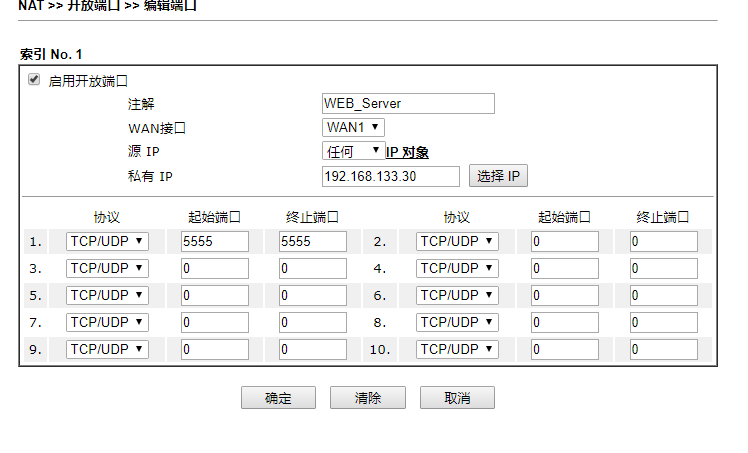

1. 端口开放设定

NAT >> 开放端口 >> 编辑端口 页面
WAN接口:选择V2922 的Internet WAN
私有IP:填写需要被访问的WEB服务器IP
起始端口/终止端口:填写5555 (WEB服务器的侦听端口)
点击确定保存即可

远端PC 浏览器输入   “V2922 WAN IP +设定开放的端口” (如:111.111.111.1111:5555 )
即可从远端PC访问 V2922 LAN后的WEB服务器

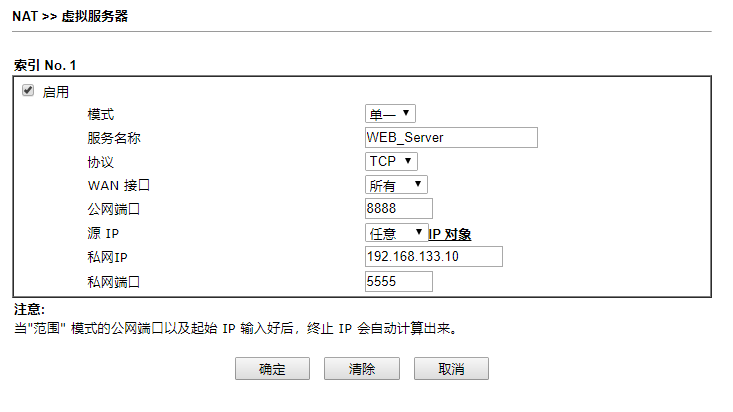

2. 虚拟服务器设定

NAT >> 虚拟服务器页面
WAN接口:选择V2922 的Internet WAN
公网端口:填写8888(想要被远端访问使用的端口)
私网IP:填写需要被访问的WEB服务器IP
私网端口:填写5555(WEB服务器的端口)
点击确定保存即可

远端PC 浏览器输入   “V2922 WAN IP +设定开放的端口” (如:111.111.111.1111:8888 )
即可从远端PC访问 V2922 LAN后的WEB服务器
