轻松实现“电信走电信,网通走网通”

导言: 在很多地区,用户同时申请了中国电信和中国网通两条宽带接入线路,如果此时双线路采用常规的“负载均衡”方式,就会发生访问网通站点走电信线路,访问电信站点走网通线路的情况,由于当前网通和电信两个运营商之间存在着互联互通速度慢的问题,造成速度瓶颈。本文以Vigor 3300路由器为例,介绍了如何配置电信网通双线路,实现访问电信站点只走电信线路,访问网通站点只走网通线路的方法.


网络环境:

用户使用Vigor 3300路由器,采用两条固定IP线路接入INTERNET.一条为电信线路,一条为网通线路.
假设如下

内网网关:
IP地址:192.168.1.1
子网掩码:255.255.255.0

 电信线路: WAN1
 IP地址: 61.175.34.20
 子网掩码: 255.255.255.0
 网关: 61.175.34.1

 网通线路: WAN2
 IP地址: 218.242.130.19
 子网掩码: 255.255.255.224
 网关: 218.242.130.1

可以利用Vigor 3300的负载平衡策略来指定到特定的目的地址,使用特定的INTERNET线路.当然如果要把负载平衡策略一条一条添加到路由器无疑是一个浩大的工程,为此,我们特地为用户开发了一个方便的工具”电信网通路由设定助手”来解决这个问题。

配置过程

快速配置
1. 设备安装 将Vigor 3300路由器接通电源,电信线路接入WAN1端口,网通线路接入WAN2端口,LAN端口和内网交换机或者主机相连。
2.配置使用的WAN口

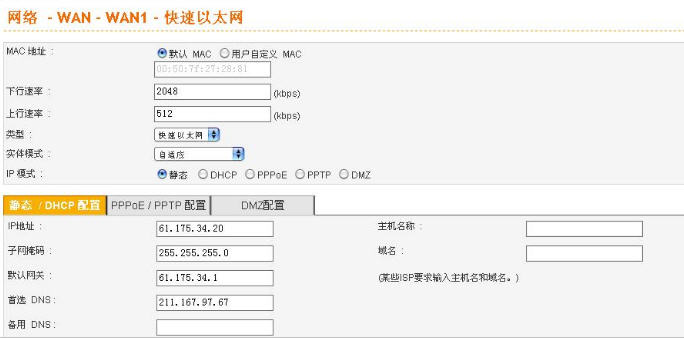

A.WAN1 (电信线路)

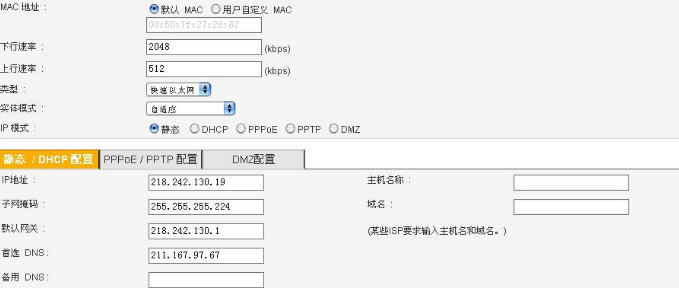

B.WAN2 (网通线路)

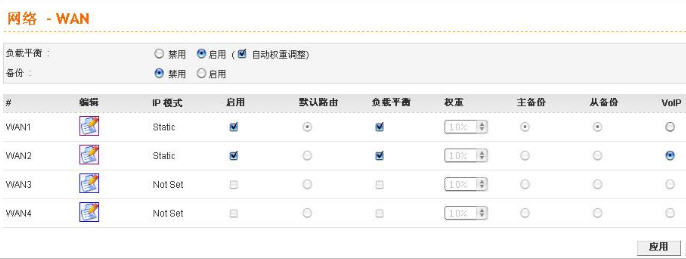

C.负载平衡设置
在正确设定每条线路的带宽的情況下,使用自动权重调整.


3. 使用电信网通路由设定助手”设定路由器

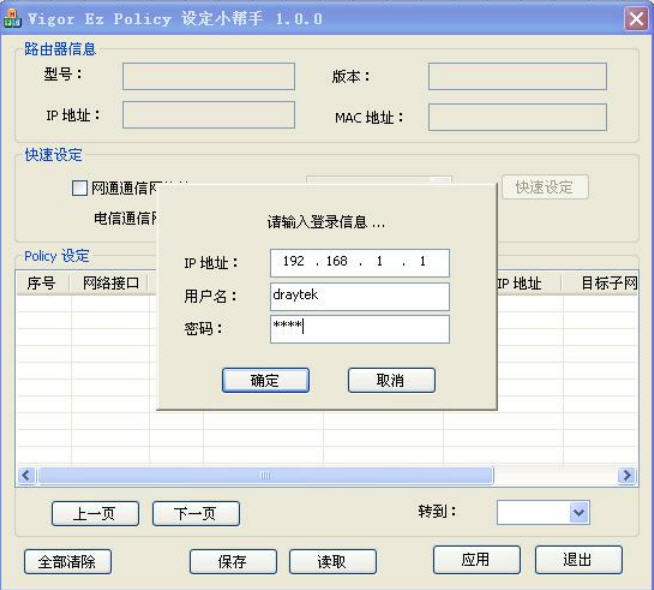

A. 在连到路由器LAN口的PC上运行”电信网通路由设定助手”,显示登陆界面,输入Vigor 3300路由器的用户名和密码,登陆.

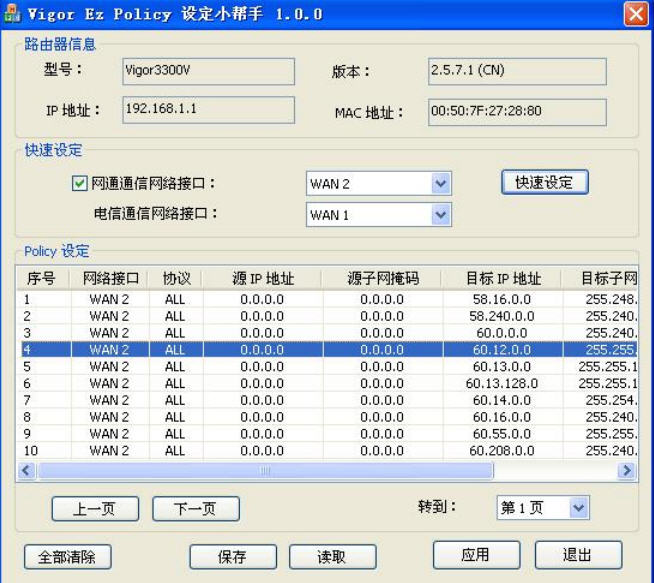

B. 出现路由器的当前状态, 选择相应的WAN口设定, 根据假定, 选择网通线路在WAN2, 电信线路在WAN1.然后选择快速设定按钮.此时, 待添加的负载平衡策略出现在Policy设定中.

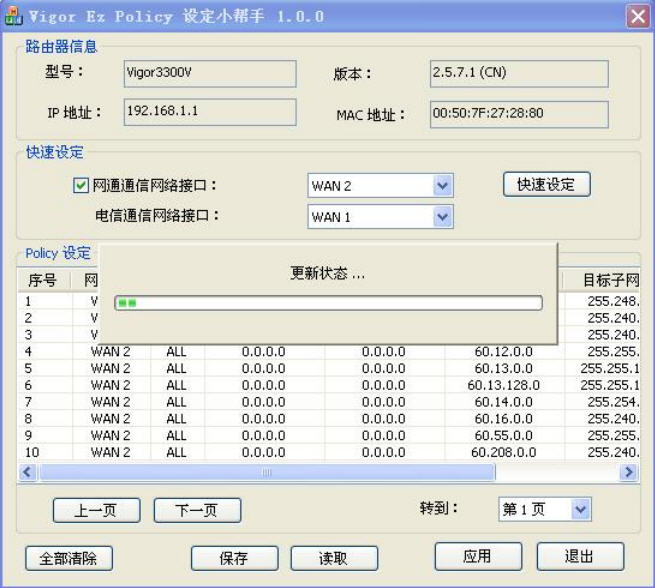

C. 点击应用, 这些policy便会导入Vigor 3300路由器中, 此时您需要稍等片刻.

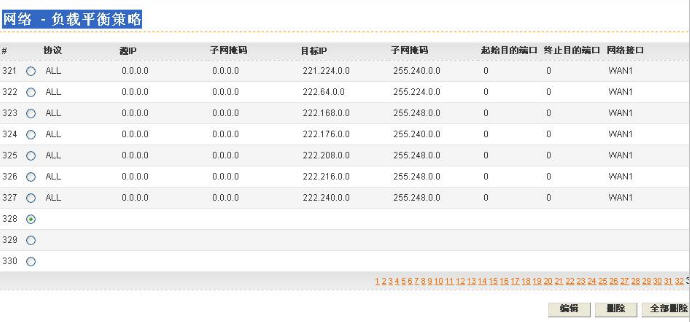

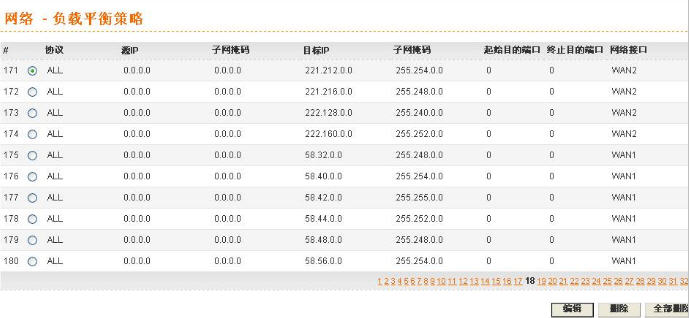

D.查看路由器的负载平衡策略表,发现策略已经被添加到了路由器.

完成此步骤,您的Vigor 3300已经具备了区分路由网通,电信线路的能力.对于即不是网通也不是电信的站点,则会根据当前的剩余带宽进行自动权重调整的策略路由.


高级配置.

网络始终在发展,当然每天都会有很多站点出现.此时快速设定好的Vigor 3300对于一些新的站点也有可能出现网通站点走电信线路的情况.此时需要手工添加负载平衡策略. 对于Vigor 3300路由器,有两个办法进行添加.

先假定如下情况:
发现有网通站点或服务器出现在如下网络段: 218.242.131.0 子网掩码: 255.255.255.0.

方法一 在路由器管理界面中添加.
A.在网络 - 负载平衡策略页面中选择最后一页. 选中一空条目,点击编辑.

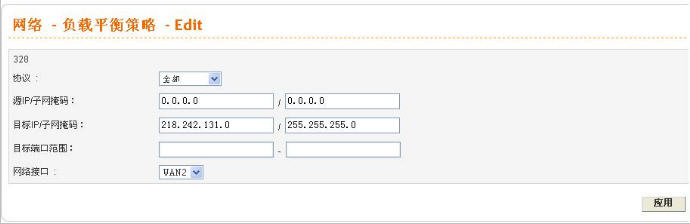

B.填入相应的目标IP/子网掩码,并且选择WAN2作为网络接口.点击应用. 这条策略就会加入路由器的策略表中.


方法二 使用电信网通路由设定助手进行添加.
选择Policy 设定最后一页,选择一空策略,输入目标地址,选择WAN2作为网络接口,点击确定,然后应用.


注意:
网络地址段信息处于不断增加过程中,我们会随时更新“电信网通路由设定助手”软件,并且更新在公司中文网站提供下载。
下载页面: http://www.draytek.com.cn/support/ProductdownloadShow.php?router_id=58
