Vigor2960(Vigor3900)到Vigor2960(Vigor3900)的PPTP设定

由于Vigor 2960和Vigor 3900是同一平台,因此,无论是Vigor 2960还是Vigor 3900的用户,均可参考此文来配置VPN。

环境说明:

Vigor 2960 拨出端

LAN网段:192.168.1.0/24
WAN IP:172.17.1.83

Vigor 2960 拨入端

LAN网段:192.168.3.0/24
WAN IP:172.17.1.84



目的:通过LAN-to-LAN PPTP VPN,将192.168.1.0/24和192.168.3.0/24连接起来,实现虚拟专网。

设置步骤:

1. 登录到两台路由器。

2. 在用户管理 >> 用户设定档设置一个PPTP拨入用户,参考下图。

只有设置了一个拨入用户,并允许了PPTP拨入权限,才能继续PPTP VPN LAN-to-LAN设定。

Vigor2960/3900 用户设定档,设置PPTP/SSL VPN拨入用户

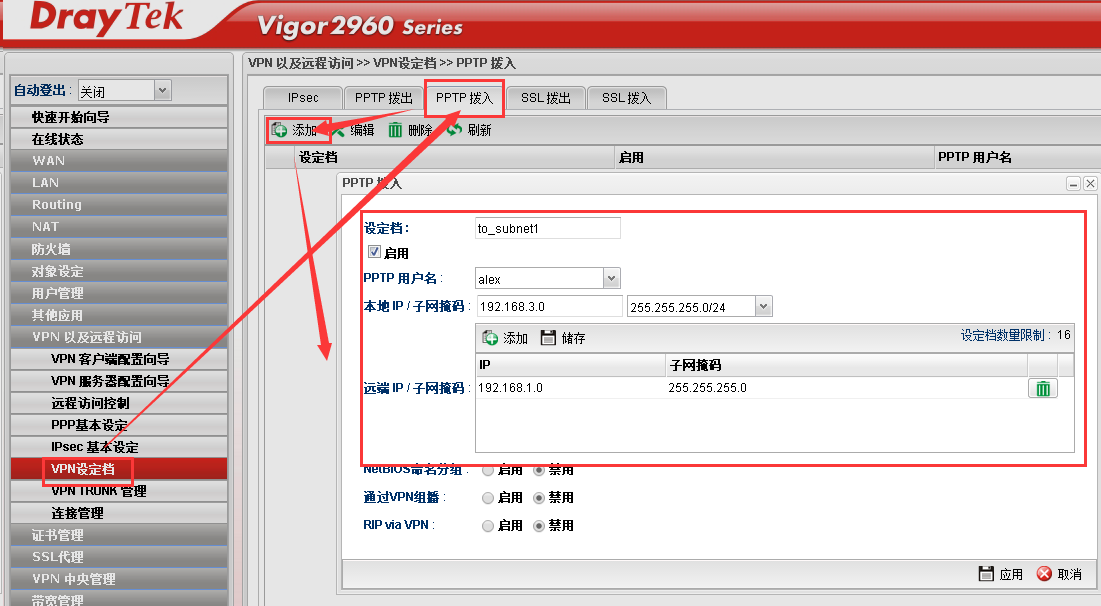

3. 服务器端设定

首先点击PPTP拨入,然后点击添加按钮。
在弹出窗口按照下图设定,选择前一步设置好的用户名,并设置好正确的本地子网和远端子网(非常重要,网段加错可能会导致VPN看起来连上了,实际上路由却不通)

Vigor 2960 PPTP服务器端设定

4. 客户端设置

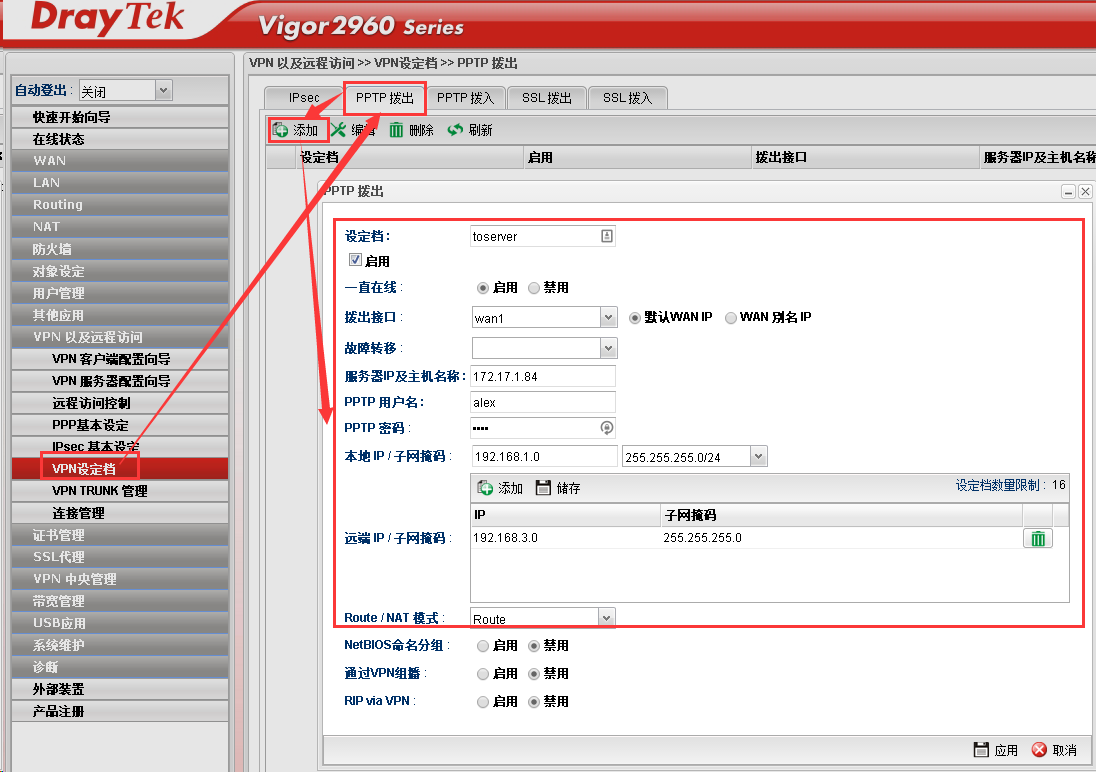

打开另一台路由器Web界面,在VPN设定档 >> PPTP拨出点击添加,创建一个设定档。
设定档详情可以参考下图。

Vigor2960/3900 PPTP客户端设定

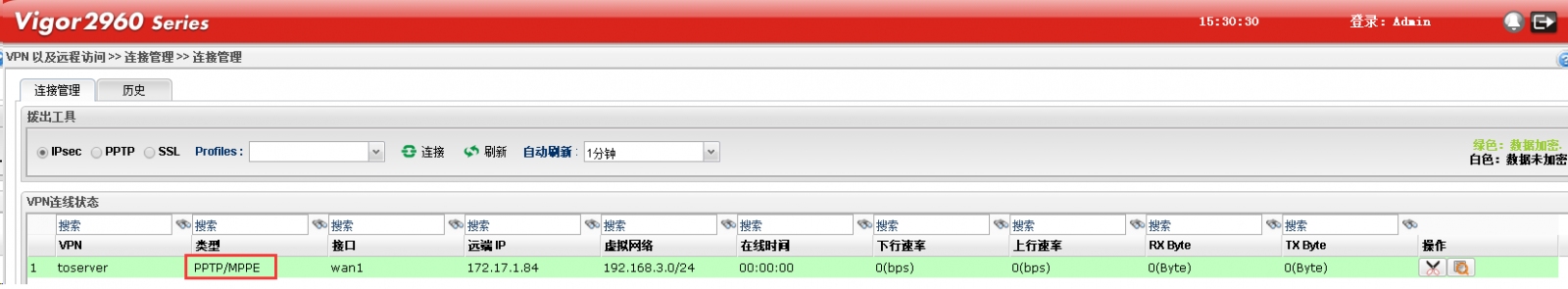

5. 稍等片刻,访问“连接管理”菜单查看连线结果,如图所示,连线已经成功。


6. 可以用ping和tracert命令(Windows操作系统)查看连线结果。

VPN ping 结果
