Vigor 2960/3900高可用性配置实例

本文适用于Vigor 2960,Vigor 3900。通过高可用性部署,可以确保在其中一台机器出现故障时,另一台可以上线替代,保证企业办公活动的无间断性。

连线方式:

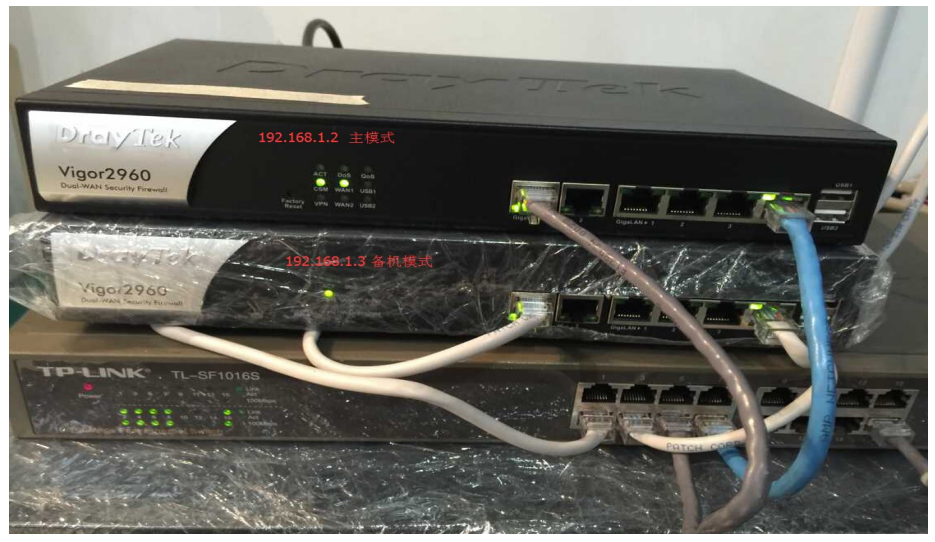

两台Vigor 2960/3900的WAN口都连接到一台交换机上,这台交换机的另一个口连到电信运营商提供的Modem/网口上。这样一来,两台路由器都是可以通过运营商线路联网(当然,同时只会有一台上线,HA控制程序会确保这一点)

高可用性接线方式

设置步骤:

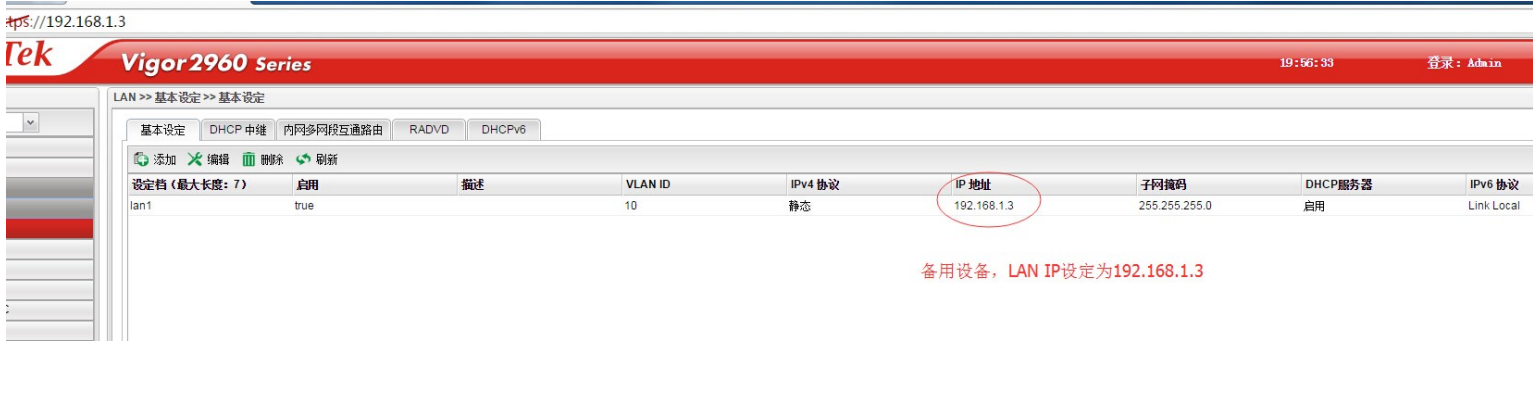

1. 主设备 LAN 配置为 192.168.1.2,备用设备 LAN 配置为 192.168.1.3

HA主设备LAN IPHA从设备LAN IP

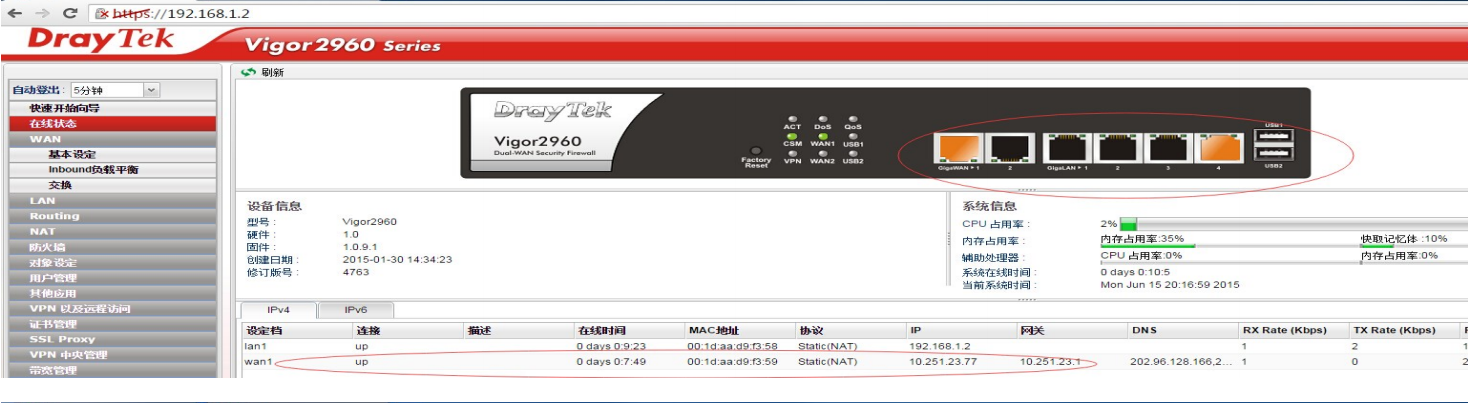

2.主设备 WAN 配置一个固定 IP,备用设备 WAN 可不用配,后面自动会学习到配置

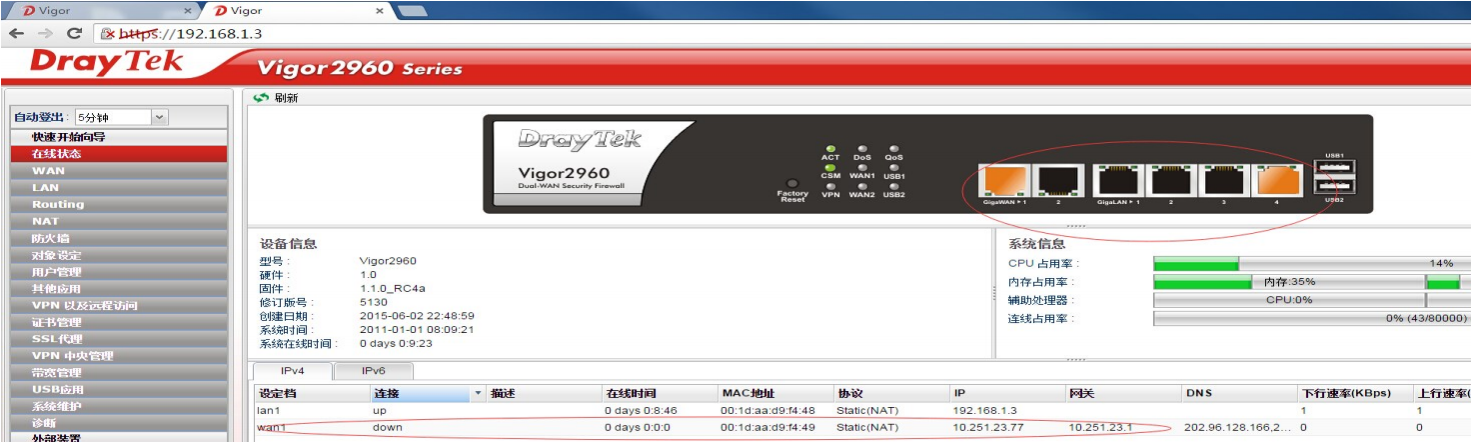

主设备WAN保持在线从设备WAN不在线

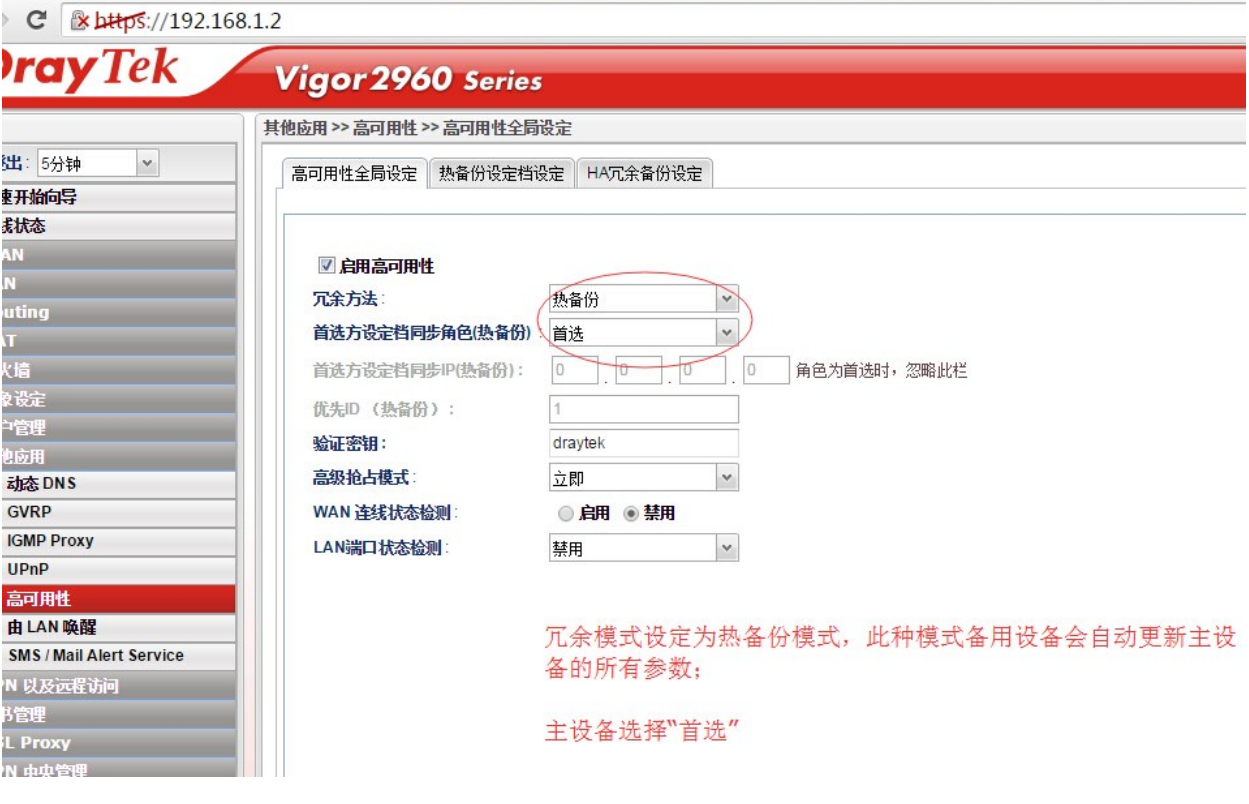

3. 主设备在“高可用性全局设定”中,冗余方法设定“ 热备份”,角色选择“首选”,输入验证密钥即可;

HA主设备设定

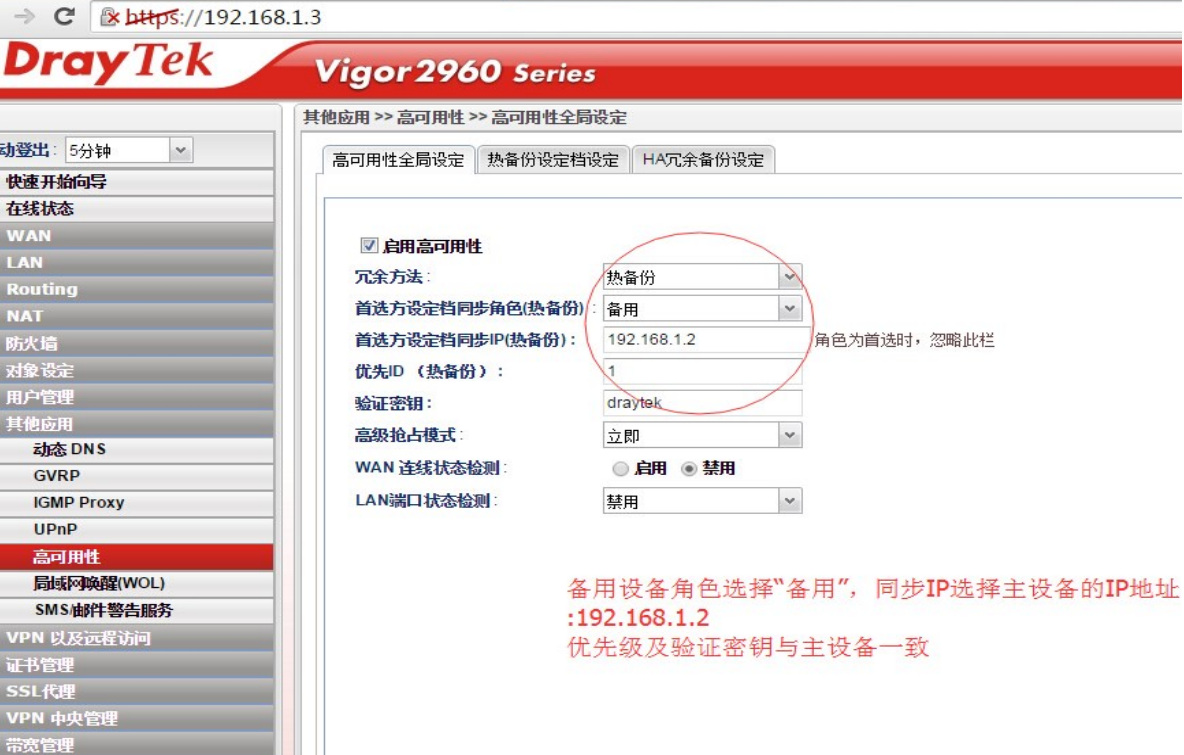

4. 备用设备在“高可用性全局设定”中,冗余方法设定“ 热备份”,角色选择“ 备用”, 同步 IP 输入主设备的 LAN IP: 192.168.1.2
输入与主设备一样的验证密钥即可; 这样备用设备懂得自动会去学习主设备的设定

HA从设备设置

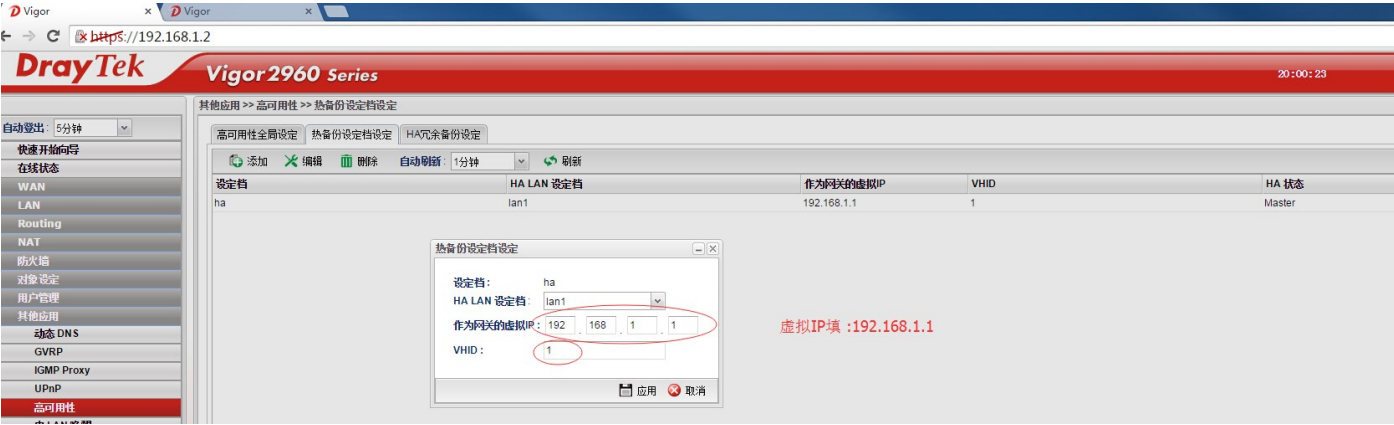

5. 主设备在“ 热备份设定档设定”中, LAN 设定档选择 LAN1,虚拟 IP 输入 192.168.1.1

HA主设备设定档

6. 备用设备在“ 热备份设定档设定”中, LAN 设定档选择 LAN1,虚拟 IP 输入 192.168.1.1

HA从设备设定档

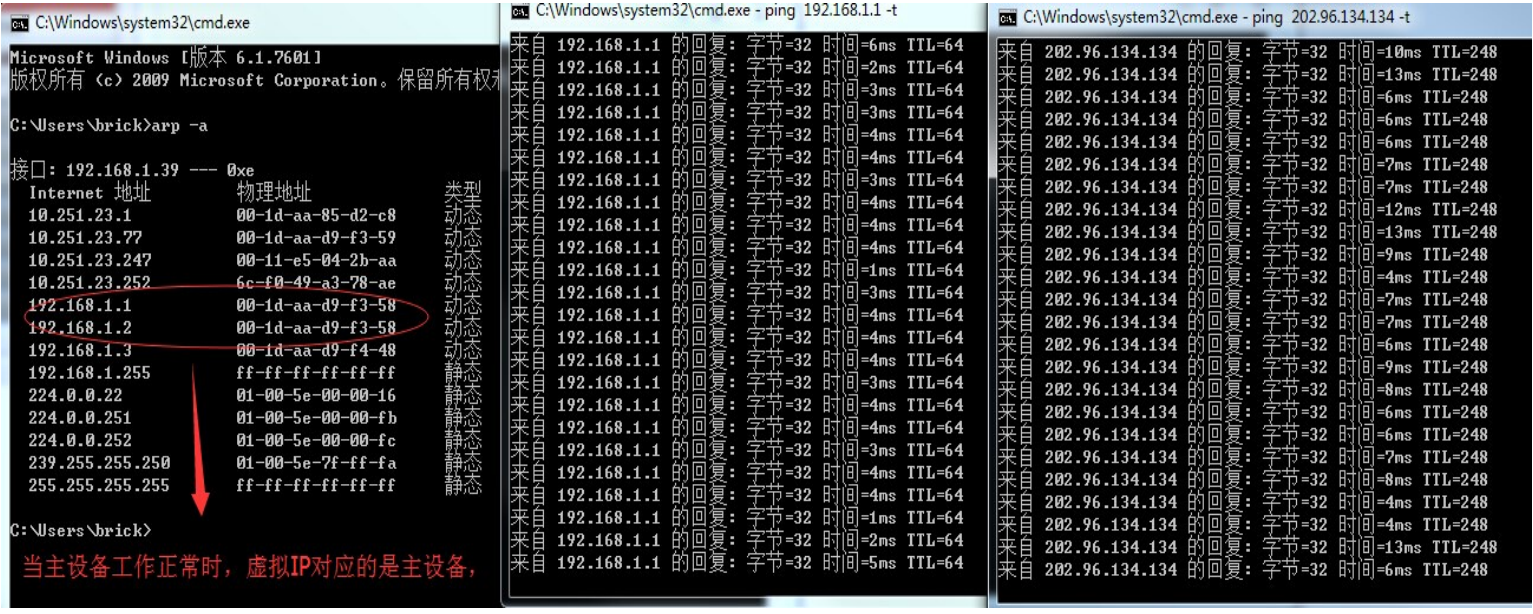

7.当主设备工作正常时,虚拟 IP 对应的是主设备, 此时由主设备在承担工作任务

HA主设备正常工作

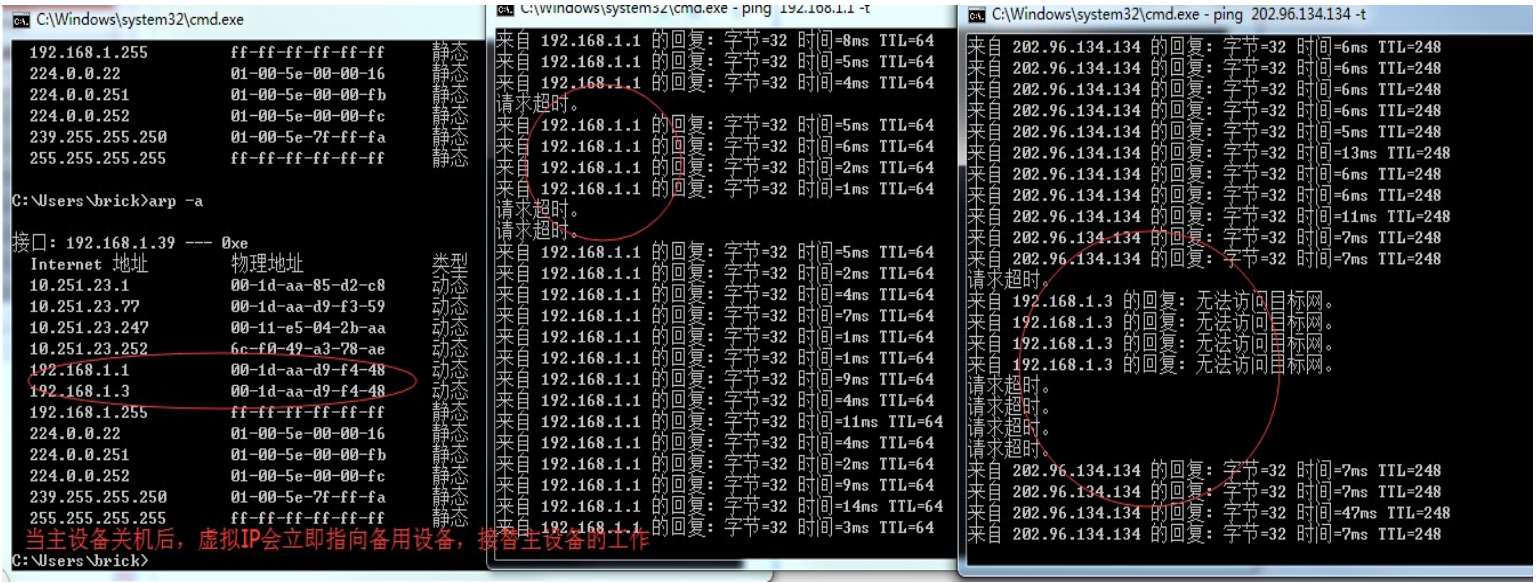

8. 当主设备断电或异常时,虚拟 IP 立即会指向备用设备,此时由备用设备在承担工作任务

HA从设备工作

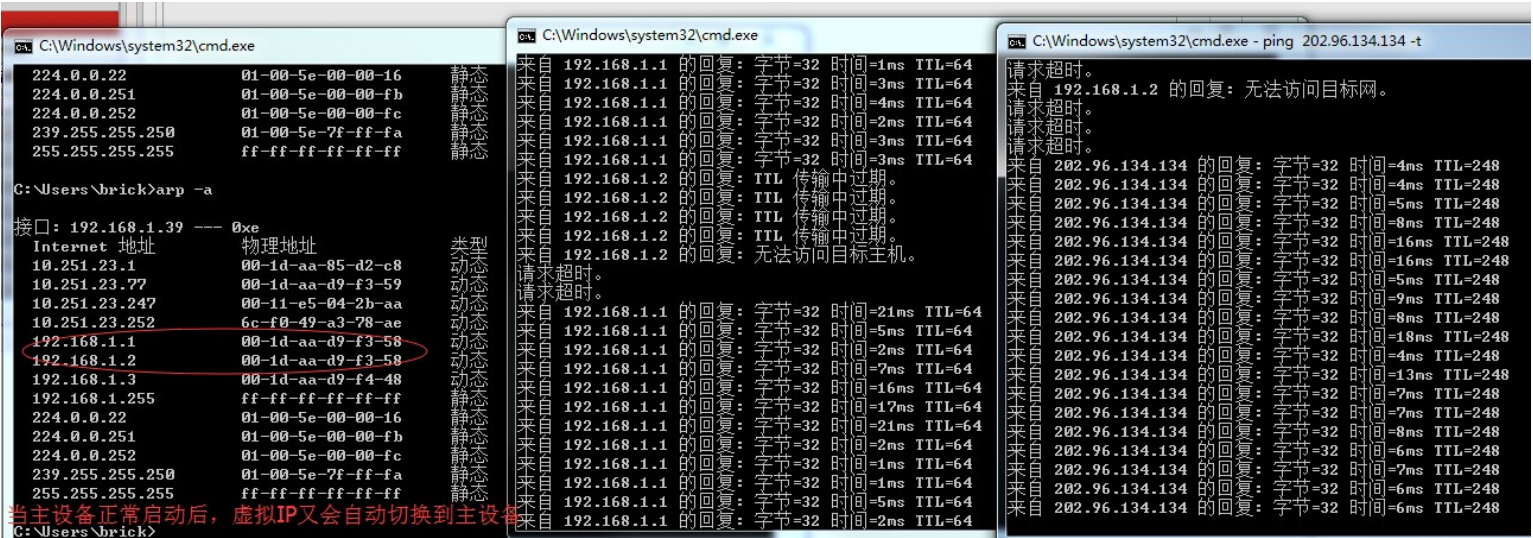

9. 当主设备恢复正常时,虚拟 IP 又会指向回主设备,此时由主设备在承担工作任务

HA主设备恢复



注:本文感谢深圳市奇特威科技有限公司提供的案例
