如何设置DrayOS型号路由器的VPN负载平衡(Loadbalance)

当您有两条Internet线路时,您可能希望您的VPN网络能够使用到您的全部两条线路的带宽,传统的VPN连接方式无法在两个子网间建立多条IPSec连接。而是用Vigor路由器提供的VPN负载平衡,则可以轻松实现VPN双线路拨号,同时使用两条线路的带宽,也可以起到双保险的作用(当一条线路有问题时,VPN仍然保持畅通)

本文将为您介绍如何使用DrayOS型号的VPN负载平衡,Vigor 2925,Vigor 2950,Vigor 2952,Vigor 3220等型号以及后续型号支持此功能。

以GRE over IPSec为例,环境如下:

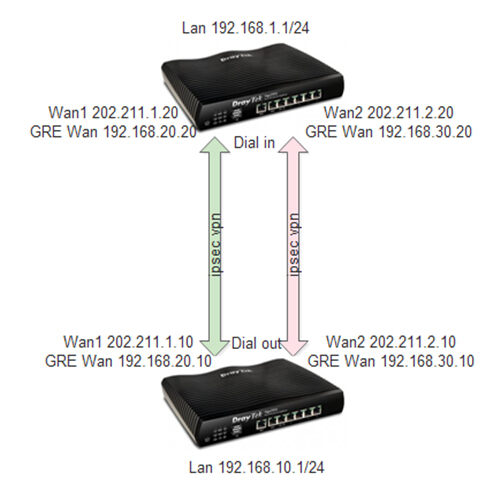

VPN负载平衡拓扑图

A. 拨出端的设定

1. 进入VPN 以及远程接入 >> LAN to LAN 页面, 进入索引1,参照下图进行设定

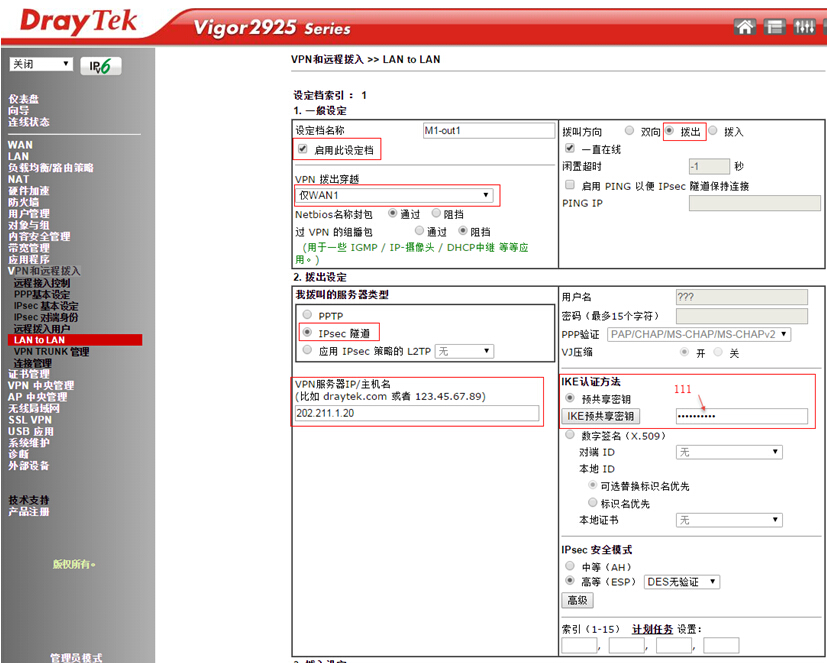

VPN LB配置档1设置

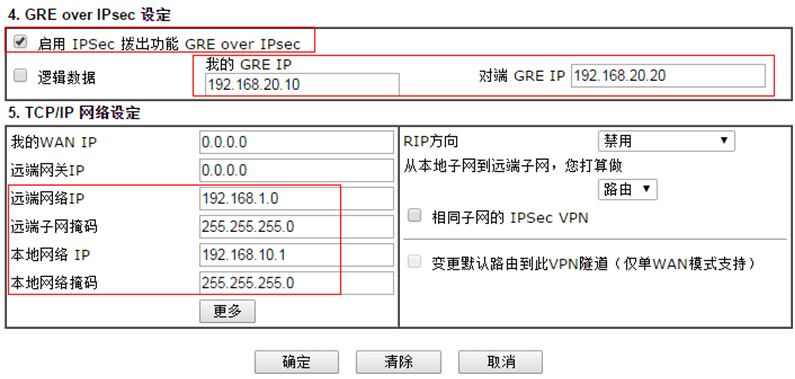

VPN负载平衡配置档1TCP/IP以及GRE设定

2. 进入索引2 , 参照下图进行设定

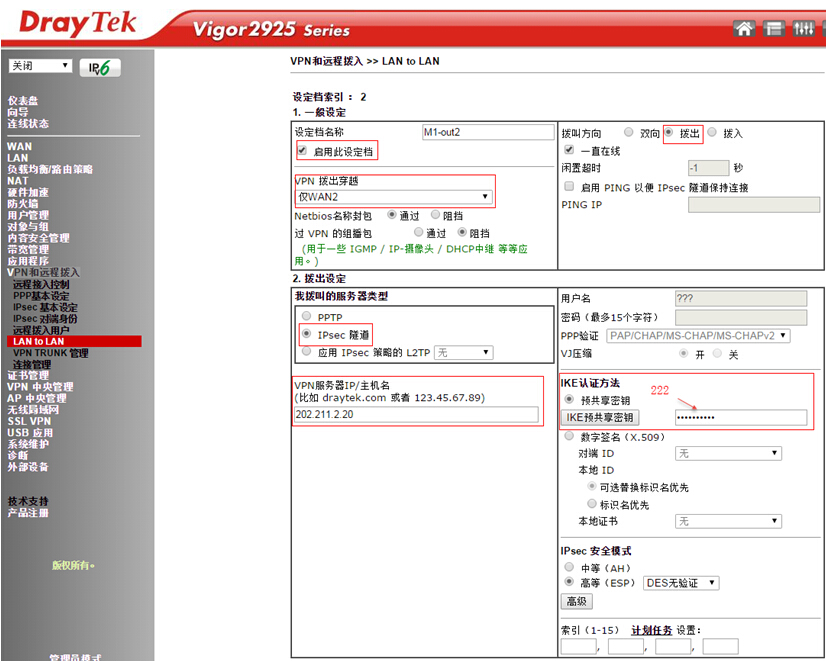

VPN负载平衡配置档2设置图1

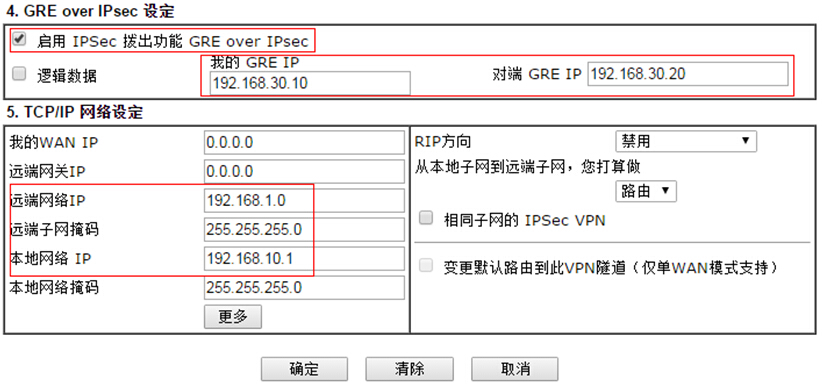

VPN负载平衡配置档2 TCP/IP,GRE

3. 进入VPN 以及远程接入 >> VPN TRUNK 管理 页面 , 点击<启用>并在成员1 & 2 处分别选择之前的2条拨出设定档, 选择<负载平衡>模式, 点击<添加>.

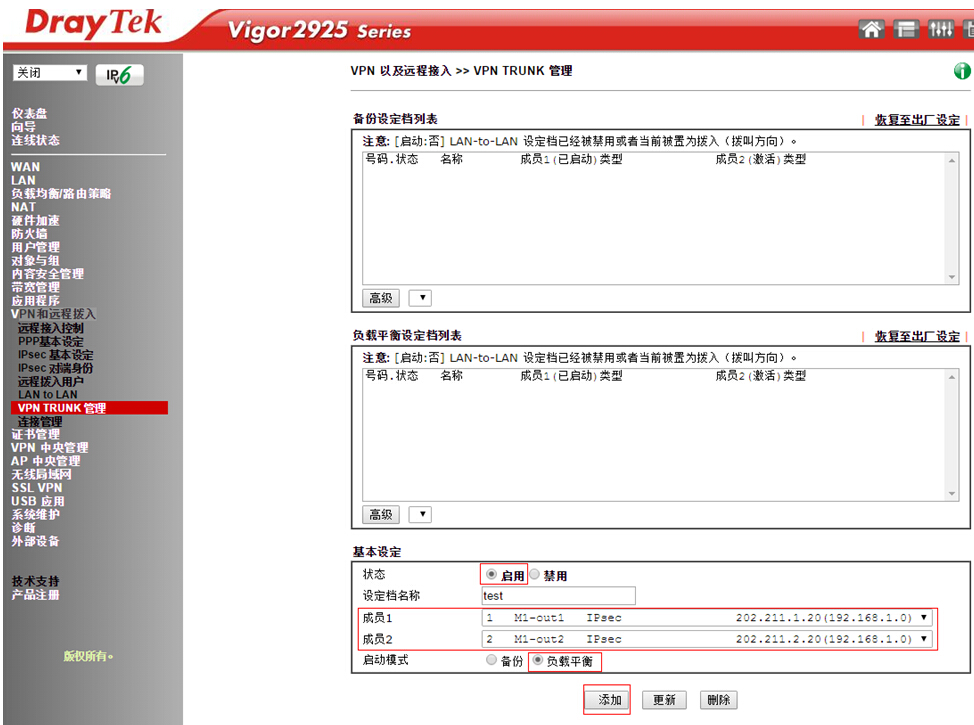

VPN Trunk设置


至此拨出端的设定全部完成. 请注意, VPN负载平衡只对VPN拨出端起效, 您无需在拨入端设置VPN负载平衡策略.

B. 拨入端的设定

1. 进入VPN 以及远程接入 >> LAN to LAN 页面 , 进入索引1, 点击<启用> , 拨叫方向选择 <拨入>  并参照下图进行设定.
VPN负载平衡拨入端设定档1

2. 进入索引2, 点击<启用> , 拨叫方向选择 <拨入>  并参照下图进行设定.

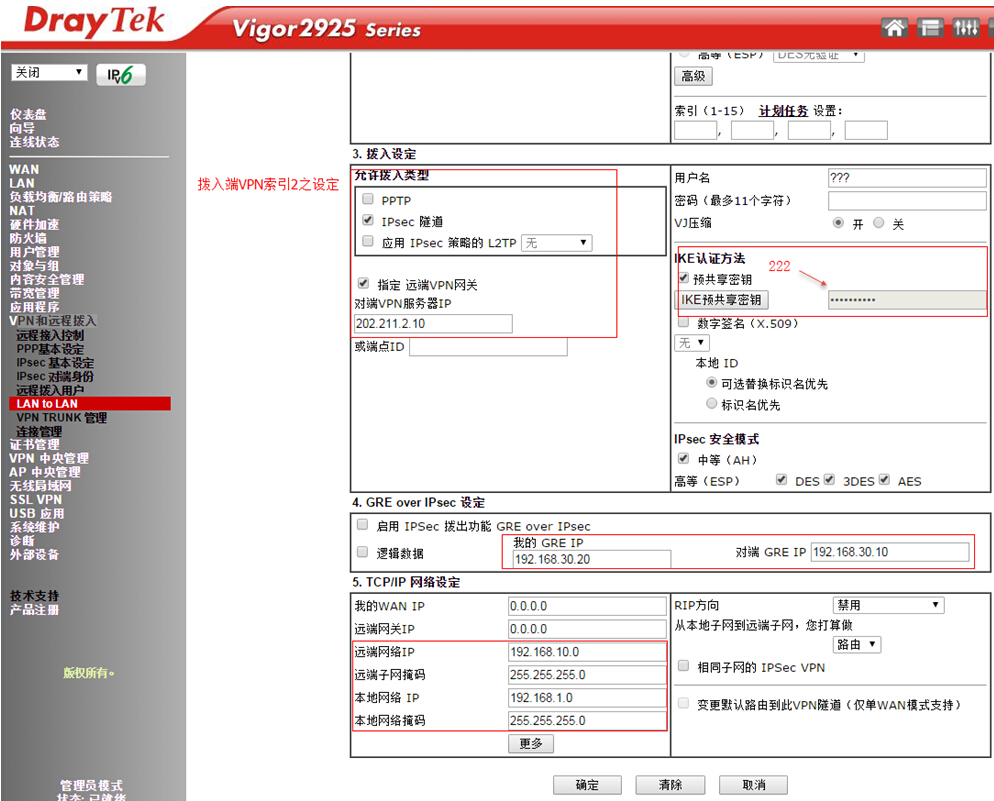

VPN负载平衡拨入端设定档2

至此拨入端的设定全部完成.

我们返回到拨出端的2925 ,  在 VPN和远程拨入 >> 连接管理 页面的负载平衡模式处点击<拨号> , 即可同时建立2条VPN且都有流量.

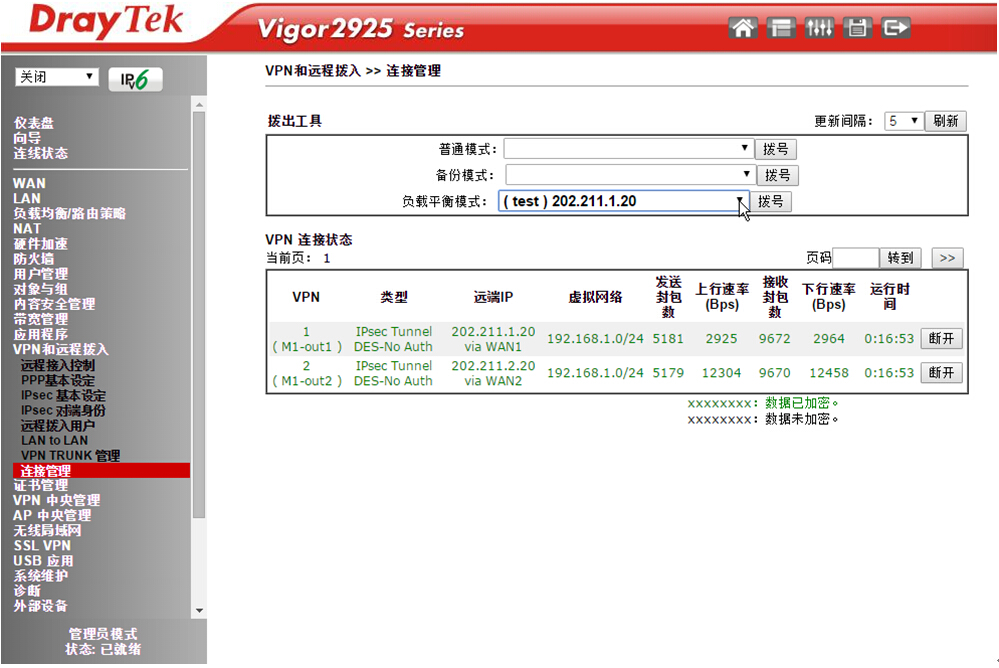

VPN负载平衡连接状态
