Vigor 2960/Vigor 3900 QoS设置实例

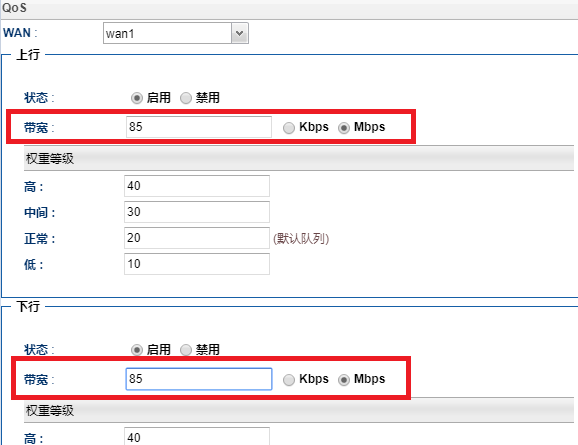

1. 根据实际带宽,设定QoS带宽
一般设定为申请的宽带带宽的85%;
比如:向运营商申请的是100M的带宽,则QoS设定中填写85Mbps
带宽管理 >> 服务品质 >> 软件QoS / 硬件QoS

2. 确保优先级
例: 如果公司有一个视频会议设备,假设ip地址是1.1.1.1 ,配置QoS来确保视频会议的带宽优先级

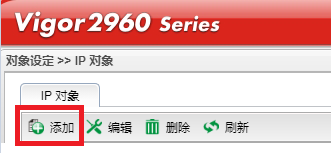

2.1 创建一个IP对象
 对象设定 >> IP对象




地址类型:单一
起始IP地址:1.1.1.1

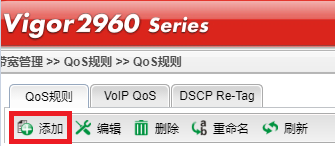

2.2 创建一个QoS规则
带宽管理 >> QoS规则 >QoS规则




流量类型:选择
远端地址:IP对象中选择刚才设定的视频会议设备的IP

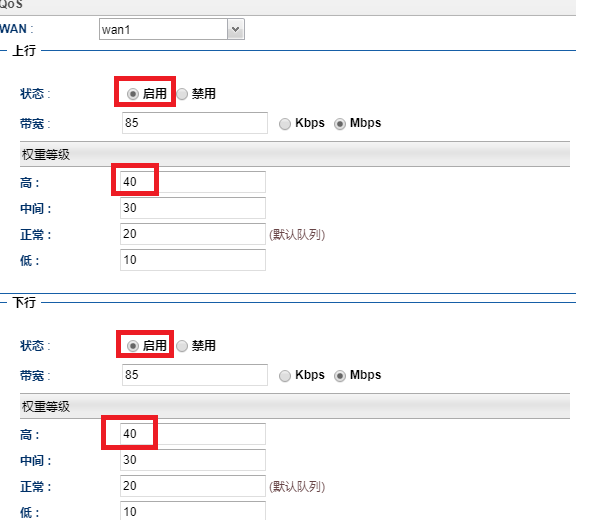

2.3 设定QoS优先值
 带宽管理 >> 服务品质 >> 软件QoS

上行和下行状态:点选为启用
权重等级中,高流量的值设定成4个等级中最高的数值

这样完成了视频会议设备,ip地址是1.1.1.1的最高优先级的QoS设定


3. 第二优先级
 在上一条的视频会议的环境下,公司的ERP系统托管在阿里云,假设IP为2.2.2.2,配置QoS来确保ERP系统的优先级仅次于视频会议的优先级

 3.1  创建一个IP对象
 对象设定 >> IP对象



地址类型:选择单一
起始IP地址:填写2.2.2.2

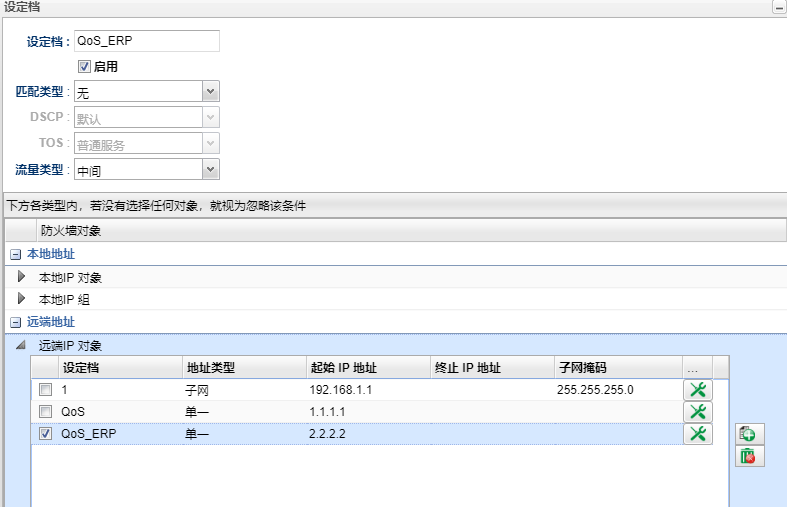

  3.2  创建一个QoS规则
带宽管理 >> QoS规则 >QoS规则


流量类型:选择 中间
远点IP对象:勾选刚才设定的ERP Server的IP地址

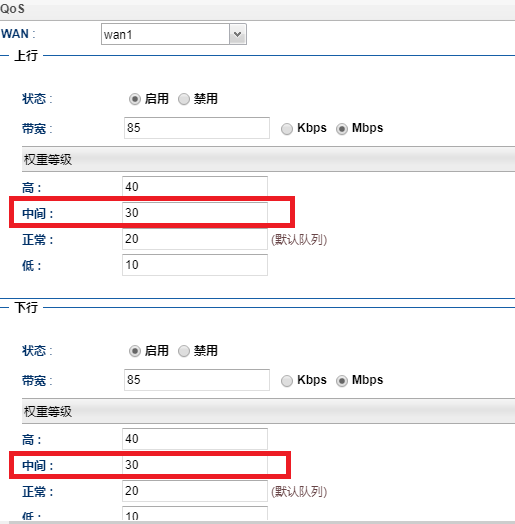

  3.3 设定QoS优先值
 带宽管理 >> 服务品质 >> 软件QoS


将 ’中间’ 的权重等级数值 设定为仅次于 ‘’ 的数值 ,
比如  ‘’ :设定40
     ‘中间’:设定30
保存即完成设定,带宽最高优先级为1.1.1.1的视频会议设备,带宽第二优先级为2.2.2.2的ERP Server
