Vigor 2922的IPSec野蛮模式(Aggressive mode)配置文档
本文以Vigor 2922为例，介绍在动态IP环境下，使用IPSec野蛮模式（积极模式/aggressive mode）建立VPN的范例。本范例适用于任意DrayOS路由器，例如Vigor 2912， Vigor 2925，Vigor 2952，Vigor 3220等。
环境介绍：
设备：两台Vigor 2922
设备1作为拨入端
WAN IP：100.1.1.1
LAN IP：192.168.10.1
设备2作为拨出端
WAN IP：100.1.1.2
LAN IP：192.168.6.1
拨入端设置如下：

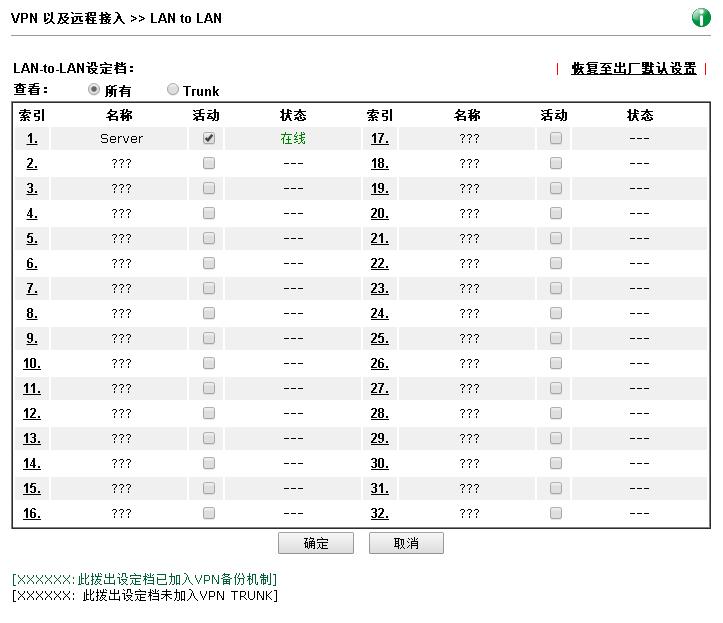

0. 在“VPN与远程接入 》 LAN to LAN”，选择一个设定档，点击档案编号，例如1
1. 勾选“启用此设定档”，方向选择“拨入”，闲置超时改为0（不超时，即不主动断开）

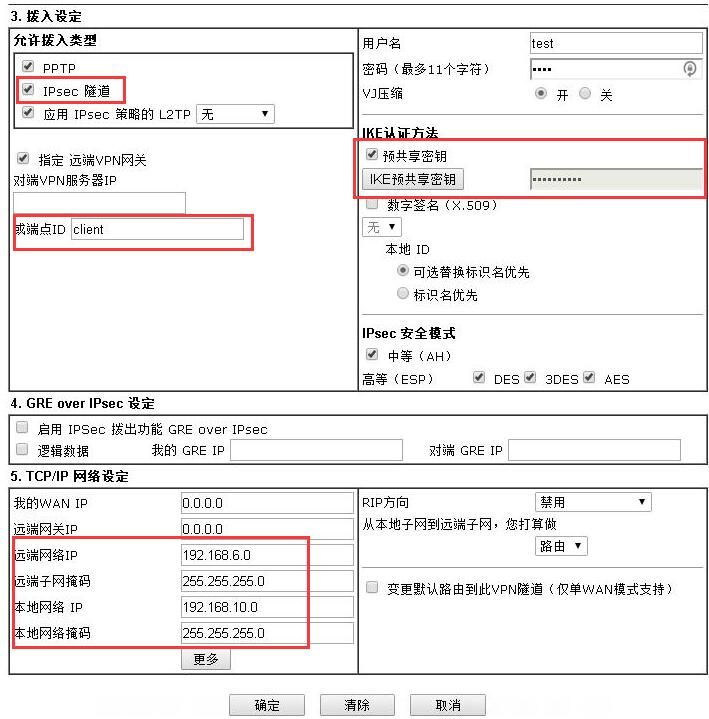

2. 在拨入端设定，选中IPSec隧道，如果不需要PPTP，L2TP拨入的话，可以把两个选项勾掉，否则保存时会提醒没有设置用户名密码。
野蛮模式必须使用ID做身份标识，这里我们给远端一个身份标识是client（需要特别注意，在配置拨出端的时候，拨出端的本地ID必须是在拨入端设定的这个，二者必须一致，否则VPN会不通，下文拨出端设置的截图中会介绍如何设置拨出端的本地ID）
IKE认证方法选择预共享密钥，并设置一个密钥（在拨出端设置时，切记密钥要完全相同，这个相当于密码）
网段设定，远端为192.168.6.0/24，本地为192.168.10.0/24，和实际拓扑匹配即可。
拨出端设置如下：

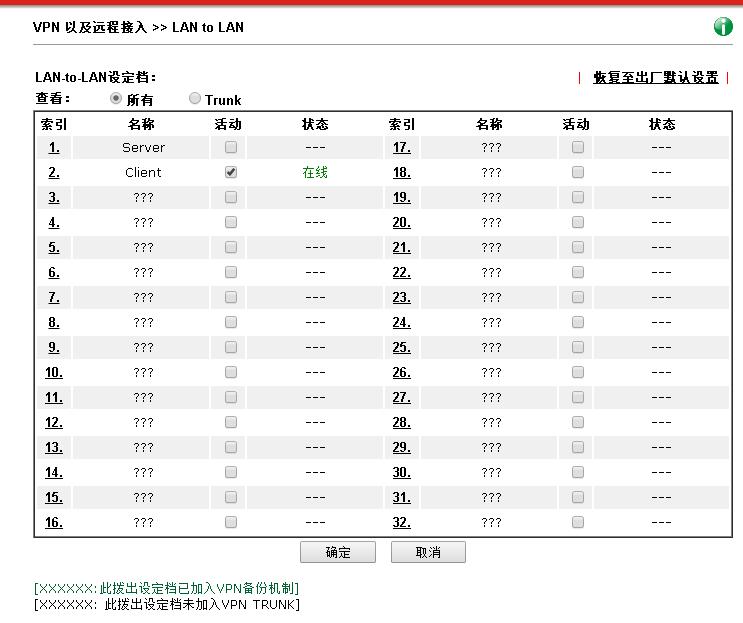

0.在“VPN与远程接入 》 LAN to LAN”，选择一个设定档，点击档案编号，例如2

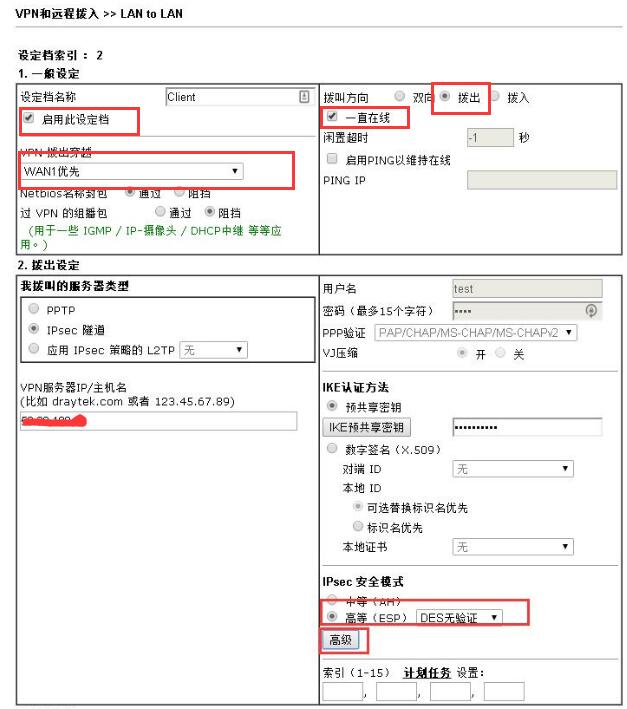

1. 勾选“启用此设定档”，命名，拨出选择WAN1（如果用的线路是WAN2，则选WAN2优先或仅WAN2），方向勾选“拨出”，选中“一直在线”（这样在任何情况下断线，客户端都会自动重拨），拨出设定中，IP如实填写，如果是动态IP，可以先给服务器设定一个动态域名，然后在这里配置动态域名即可
预共享密钥，配置成和拨入端相同
IPSec安全模式，选择“高等（ESP”。
然后点击高级，配置野蛮模式和本地ID

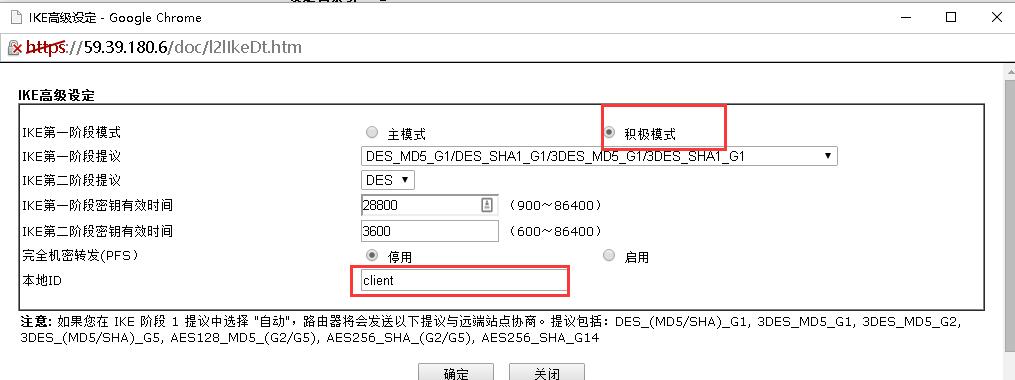

2. 在高级设定页面，选择积极模式/野蛮模式，本地ID设置成拨入端配置的远端ID
点击确定保存

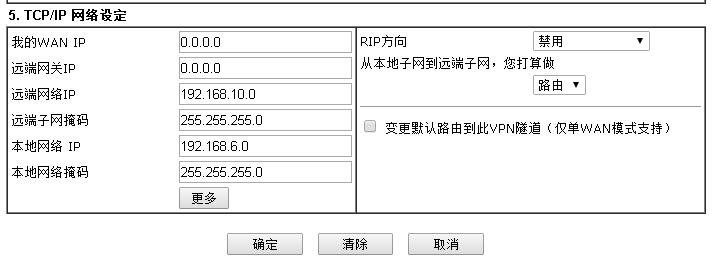

3. 在TCP/IP设定部分，设定正确的本地网络和远端网络，符合实际拓扑规划即可（注意与拨入端的本地/远端设置刚好是相反的），设定完成点击“保存”

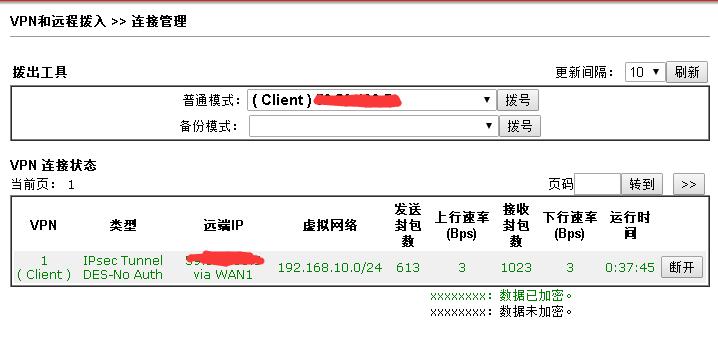

4. 由于有设置一直在线，设置完成后，到“VPN和远程接入 >> 连接管理”页面，应该看到VPN已经连上
